توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE9 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~380/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| اكتب: | متضمّن | تطبيق: | بناء معدّ آليّ |
|---|---|---|---|
| سائق: | المحركات الهيدروليكية | الصف IP: | IP66 |
| اللون: | كما طلبت | نجاعة: | 40 في المائة |
| نموذج: | VE9 | نسبة: | 61: 1 |
| تسليط الضوء: | دودة العتاد حلقة الدوران,دودة العتاد المحرك |
||

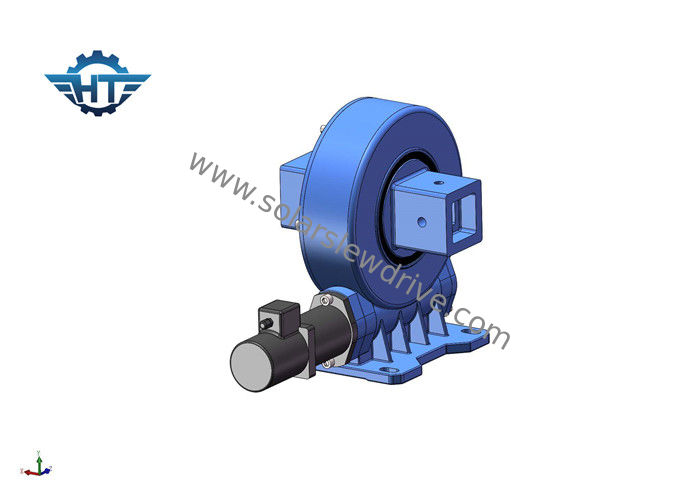

VE9 110 * 110mm أنبوب عدد كبير محرك علبة التروس مع السكن المغلقة لنظام تتبع الطاقة الشمسية
وصف المنتج
قد يكون محرك الدوران صغيرًا ، ولكنه يساعد في القيام ببعض أكبر الوظائف في التطبيقات المختلفة. من دوران الذراع المتأرجح على نظام التتبع الشمسي إلى الرافعات ، تعتبر التوربينات الريحية ، ومحركات الدوران جزءًا لا يتجزأ من العديد من العمليات الآلية.
على وجه الخصوص ، التصميم الرأسي هو أكبر نقطة مضيئة لمحركات الدوران Hangtuo ، التصميم الرأسي يستخدم بشكل رئيسي لنظام تعقب الطاقة الشمسية ، والهيكل الخاص يبسط البنية المعقدة لقوس نظام التتبع الشمسي ذي المحور الواحد ، مما يقلل من تكلفة النظام بأكمله ، يلعب التصميم العمودي دورًا أكثر تنافسية في سوق تعقب الطاقة الشمسية.
| نموذج: | VE9 | مكان المنشأ | تشانغتشو، الصين |
| علامة تجارية | HANGTUO | اكتب | مغلق |
| مواد | 42CrMo، 50Mn | عزم الدوران الناتج | 2250 نانومتر |
| إمالة لحظة عزم الدوران | 16 كيلو نيوتن متر | عقد العزم | 30. ك.ن.م. |
| ثابت التقييم المحوري | 60 كيلو نيوتن | ثابت تصنيف شعاعي | 130 كيلو نيوتن |
| الديناميكي المحوري التقييم | 30 كيلو نيوتن | الديناميكي شعاعي التقييم | 65 كيلو نيوتن |
| نسبة والعتاد | 61: 1 | كفاءة | 40٪ |
تطبيقات
إن أكثر تطبيقات محركات الدوران شيوعًا لمحركات الدوران ذات المحور المزدوج هي محركات التعقب الشمسي ثنائية المحور ، مثل طائرات الهليوستات والطاقة الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو أجهزة الرادار. وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد موضع الذراع الآلية ومعدات المرحلة.
مواصفات محرّك وضع SDE ثنائي المحور
معلمات سلسلة VE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | كفاءة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
