| Brand Name: | HangTuo |
| Model Number: | VE7 " |
| MOQ: | 1 قطعة |
| السعر: | USD 200~300/ pc |
| Delivery Time: | 15 ~ 45 يوم |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

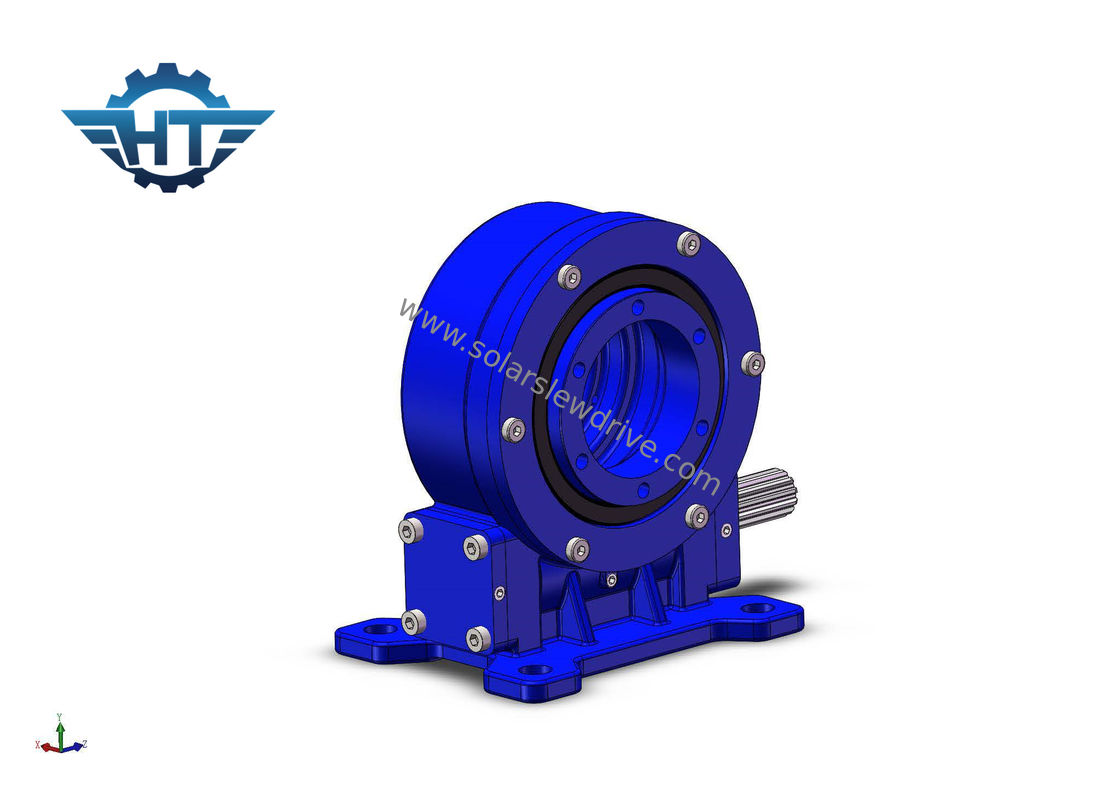

علبة التروس VE7 Slew Drive ، دودة المغلف ذات عزم الدوران العالي لأجهزة تعقب الطاقة الشمسية أحادية المحور الأفقية
وصف
هناك العديد من الأسماء لمحرك الدوران ، ولا يوجد اسم موحد في الوقت الحالي ، إذا تم تسميتها: جهاز تروس الدوران ، محرك الدوران ، مخفض الدوران ، وحدة محرك الدوران ، إلخ. يتكون الجهاز من دودة ، ترس ، مبيت ، محرك ومكونات أخرى.يمكن تقسيم محرك الدوران بشكل أساسي إلى محرك دودة واحد ومحرك دوران مزدوج.يعتمد على محمل الدوران ، وله لحظة انقلاب قوية ، ويستخدم ناقل حركة دودي شديد المقاومة للتآكل.يجعل النقل السلس جهاز المستخدم أكثر موثوقية.إنها تعتمد محرك دودة ، يمكن أن يؤدي الاتصال متعدد الأسنان إلى حمل أكبر ، كما أن لديها وظيفة قفل ذاتي ثابتة.يمكن أيضًا استخدام الجهاز على نطاق واسع في آلات البناء ومجالات الطاقة الجديدة مثل الشاحنات المسطحة الثقيلة ، ورافعات الحاويات ، والرافعات المثبتة على الشاحنات ، ومركبات التشغيل على ارتفاعات عالية ، وأنظمة توليد الطاقة الشمسية ، إلخ.
سمات
1. دوران ± 60 درجة أو 360 درجة.
2. موصل المحرك على الجانب الأيسر أو الأيمن ،
3. لا حاجة لضبط إزالة التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة ، كل 5 سنوات.
5. الاستغلال الرشيد للفضاء
6. ترس ذاتي القفل ، وبالتالي فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. دقة عالية
9. IP66 درجة الحماية
قوتنا
1. المواد الخام من الموردين الموثوق بهم ؛
2.تتوافق عملية الإنتاج بشكل صارم مع نظام إدارة الجودة ISO9001 ؛
3-مراقبة الجودة الصارمة أثناء العملية وفحص المنتج النهائي بنسبة 100٪ قبل التسليم ؛
4 يتم قبول عمليات فحص المنتج من طرف ثالث بناءً على طلب العميل.
5. اعتماد عملية تصميم المنتجات الموحدة و APQP ، PPAP ، FEMA لتحليل التطبيق.
خدمات
1. خدمة صانعي القطع الأصلية
2. نحن نقدم المنتجات القياسية والمنتجات غير القياسية.
3. نحن نقدم عينات مخصصة ورسومات مخصصة ورسم خرائط من الباب إلى الباب وخدمات أخرى ؛
4. نحن نقدم مجموعة كاملة من الخدمات ، بما في ذلك التصميم والمعالجة والتعبئة والنقل ، إلخ.
التعبئة والتغليف والشحن
1. تعبئة زيت مقاوم للصدأ
2. التعبئة مع طبقات واقية
3. ثابت في حالة الخشب الرقائقي ، منصة نقالة ، إطار فولاذي
التاريخ الفني للسلسلة الرأسية
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 كجم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 كجم |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 كجم |
| 8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 كجم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 كجم |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 كجم |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 كجم |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 كجم |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 كجم |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 كجم |
