| Brand Name: | HangTuo |
| Model Number: | VE7 |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوم |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

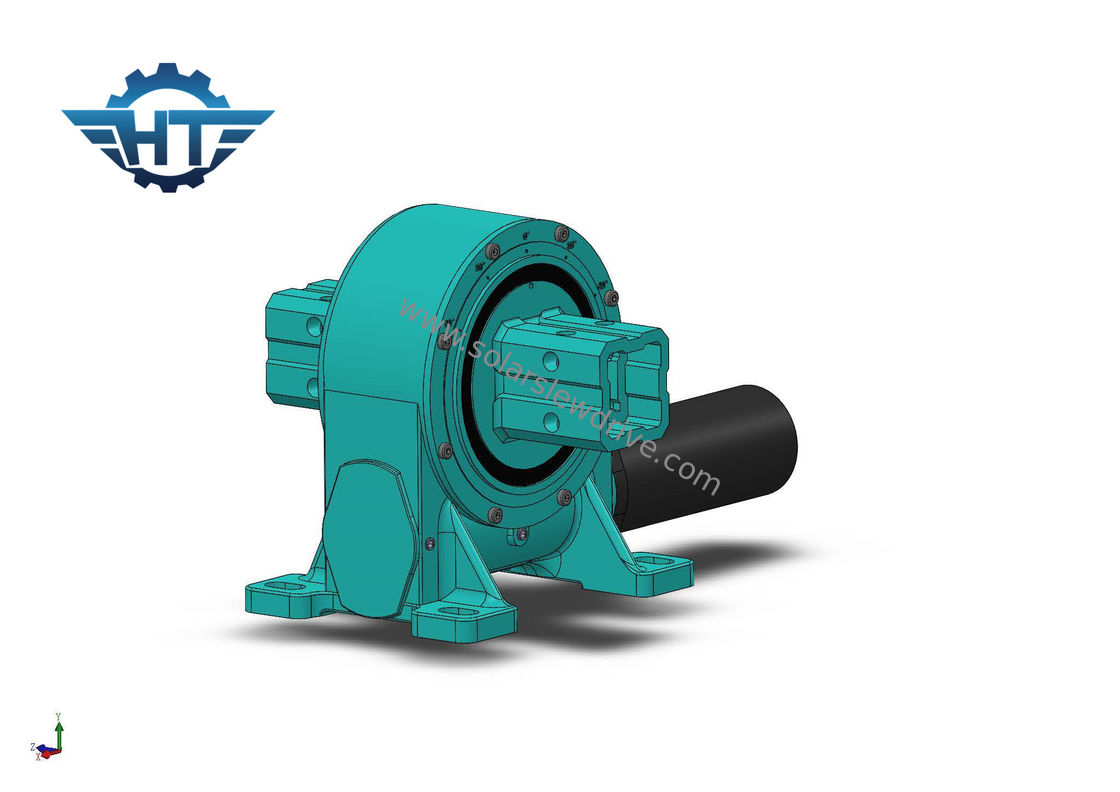

VE7 Envelope Worm Gear Slew Drive ، محرك 24VDC مدفوع لنظام التتبع الشمسي الأفقي أحادي المحور
وصف
يحافظ محرك الدوران المطبق على نظام التتبع الشمسي على أفضل زاوية لضوء الشمس في جميع الأوقات.مقارنة بمحطات الطاقة الثابتة ، يمكن أن يؤدي التتبع أحادي المحور المسطح إلى زيادة توليد الطاقة السنوي بنسبة 10 ~ 30٪ (اعتمادًا على تغييرات خط العرض) ؛يمكن أن يزيد المحور المفرد المائل بأكثر من 30٪ ؛يمكن أن يزيد تتبع المحور المزدوج بحوالي 40 ~ 50٪.
معلمات الأداء لسلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 |
طلب
تستخدم لتدوير موضع الانحدار لأنظمة توليد الطاقة الكهروضوئية مثل المحور الأحادي المسطح ، وتوليد الطاقة في الحوض الصغير ، وتوليد الطاقة المركزة ، إلخ.
نظام التتبع أحادي المحور المسطح هو شكل من أشكال قوس التتبع مرتبة في تتبع الشمال والجنوب والشرق والغرب.وفقًا للخوارزمية الفلكية ، يقوم المحرك بتشغيل الدعامة لجعل الألواح الشمسية تتبع سمت الشمس ، وزيادة ضوء الشمس المباشر على سطح الوحدة الكهروضوئية ، وزيادة توليد الطاقة.
سمات
1 باستخدام تصميم الفتحة العمياء وهيكل ختم ختم الزيت العظمي ، فإن أداء الختم موثوق به ، ويمكن أن يتجنب الختم أشعة الشمس المباشرة ، ويمنع الغبار والماء بشكل فعال ، ويمكن أن يصل مستوى الحماية إلى IP65.إنها مناسبة للاستخدام في الهواء الطلق ويمكن إخراجها بشفة مفردة أو مزدوجة.
2دودة الساعة الرملية المزدوجة المغلفة ، الاتصال متعدد الأسنان ، تنقل عزم دوران أكبر ، يمكن أن تتحمل قوة محورية أكبر ، قوة شعاعية ولحظة إمالة
3 يعتمد تصميم المنتج الحجم المشترك في الداخل والخارج ، وهو مناسب للاستبدال لاحقًا
4 هيكل دعم مجرى مزدوج مزدوج ، صلابة قوية ، يمكن أن يتحمل قوة شعاعية كبيرة للحمل ولحظة الانقلاب ، ومناسب بشكل خاص للخلايا الكهروضوئية ثنائية المحور مدفوعة بشكل مستقل ، وسمت قوس التركيز وظروف العمل الأخرى
5 شفة إخراج محورية على الوجهين ، هيكل متماثل ، تفاوت عالٍ لخطأ التجميع ، حجم محوري صغير ، توفير المساحة ، هيكل عمود إخراج مجوف ، مناسب للأسلاك والتخطيط الهيكلي
6 حلقة ختم هيكل عظمي مزدوجة الشفة مستوردة لمنع التلوث في الموقع
