| Brand Name: | HangTuo |
| Model Number: | VE7 |
| MOQ: | 1 قطعة |
| السعر: | USD 280/ pc |
| Delivery Time: | 15 ~ 45 يوم |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

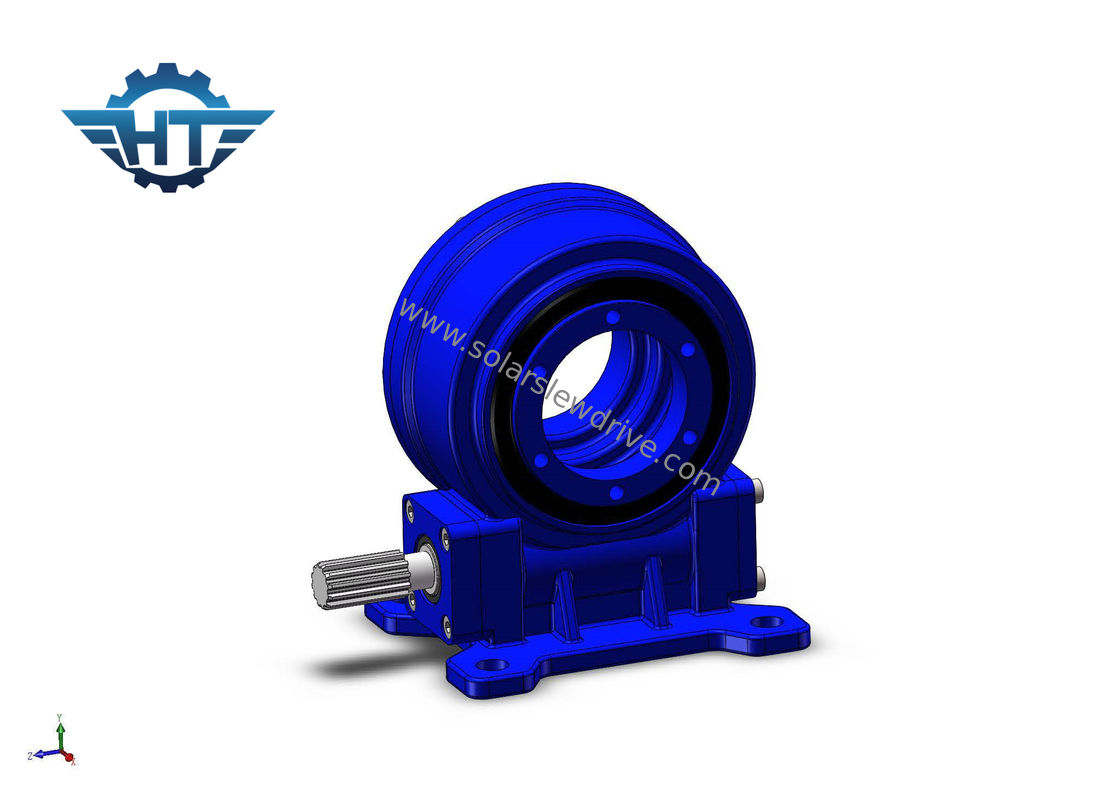

محرك الدوران والعتاد الدودي ذو المحور المفرد VE7 لنظام التتبع الشمسي المائل أحادي المحور
وصف
يتم تثبيت محور الدوران لقوس التتبع أحادي المحور المائل بزاوية ميل إلى المستوى الأفقي ، ويدور حول محور أحادي البعد.يكون اتجاه محور الدوران من الشمال إلى الجنوب ، بحيث يكون سطح استقبال الضوء للوحدة الكهروضوئية متعامدًا مع زاوية سقوط ضوء الشمس قدر الإمكان في الاتجاه أحادي البعد.
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
سمات
1. ناتج عزم دوران عالي في ظروف السرعة المنخفضة ، والذي يمكنه نقل قوة محورية شاملة ، قوة شعاعية ، ولحظة الانقلاب
2. التروس الحلزونية ووضع القيادة الدودية.اقتصاد جيد ومرونة قوية في الحجم المحوري
3. دودة الساعة الرملية المغلف ، اتصال متعدد الأسنان ، قدرة قوية على التحمل
4. نسبة كثافة عالية الأداء
5. أداء القفل الذاتي أو إضافة فرامل الإدخال
6. نسبة المساحة الصغيرة ، التركيب والتفكيك المريح
7. أشكال الإخراج المتنوعة
8. اضبط قيمة الفجوة مسبقًا وقم بالتثبيت مباشرة على الجهاز
9. IP66
معلمات سلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
ملاحظة: لمزيد من الأبعاد والمعايير التفصيلية ، يرجى الرجوع إلى رسومات المبيعات لدينا.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
