مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE9 بوصة |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 330~360/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يومًا |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 قطعة شهريا |
رقم الموديل: | أفقي 9 بوصات | اللون: | فضي أو مطلوب |
---|---|---|---|
عقد العزم: | 30800 نيوتن | إمالة عزم الدوران: | 45000 نيوتن |
عزم الإخراج: | 4400 نيوتن | تحميل محوري ثابت: | 340 كيلو نيوتن |
تحميل جذري ثابت: | 130 كيلو نيوتن | محرك: | 24V DC موتور |
تسليط الضوء: | محرك Slew لتتبع الطاقة الشمسية الكهروضوئية في الهواء الطلق,محرك SE9 للطاقة الشمسية Slew Worm Drive,45000 Nm Solar Slew Drive |

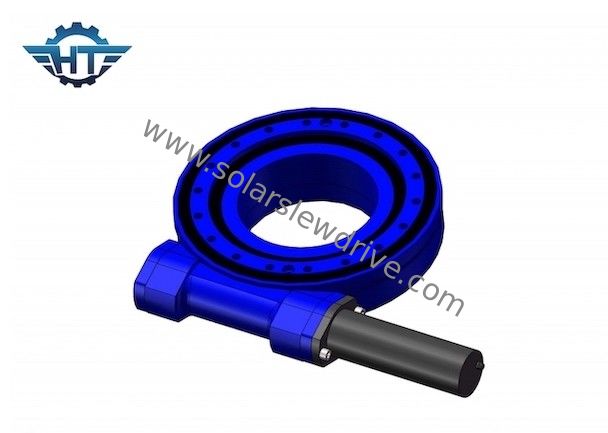

Worm Drive SE9 IP66 Solar Slew Drive لنظام تتبع PV في الهواء الطلق طويل العمر
دودة محرك الأقراص الشمسية Slew Driveوصف
يمكن استخدام محركات الدوران في أنظمة التتبع أحادية المحور التي تعمل بالطاقة الشمسية.
تتبع المحور المفرد: كما يوحي الاسم ، يوجد محور دوران واحد فقط لتغيير موضع وزاوية اللوحة الشمسية لزيادة شدة ضوء الشمس بشكل عمودي على اللوحة الشمسية ، وبالتالي تحسين معدل التحويل الكهروضوئي.محرك الدوران يمكّن النظام الكهروضوئي من تحقيق تغييرات الزاوية.
يمكن تقسيم التتبع أحادي المحور إلى: التعقب الأفقي أحادي المحور ، والتعقب المائل أحادي المحور ، والتعقب الرأسي أحادي المحور وفقًا لاتجاه محور الدوران.تُستخدم محركات الأقراص الدوارة أحادية المحور بشكل عام في أنظمة التتبع الأفقية أحادية المحور وأنظمة التتبع أحادية المحور المائلة وأنظمة التتبع الرأسية أحادية المحور.
معلمات SE9
نموذج | SE9 |
نسبة | 61: 1 |
عزم الدوران الناتج المقدر (نانومتر) | 4400 |
أقصى عزم دوران للإخراج (3 ثوانٍ) (نانومتر) | 5612 |
سرعة الدوران المقدرة (RPM) | 0.03 |
إمالة عزم الدوران (نانومتر) | 16000 |
عقد عزم الدوران (نيوتن متر) | 27200 |
الحمل المحوري (kN) | 60 |
تحميل شعاعي (كيلو نيوتن) | 130 |
نجاعة | 40٪ |
الدقة (°) | 0.1 |
القفل الذاتي | نعم |
الوزن (كجم) | 49 |
ثقوب التثبيت | 8 * إم 16 |
قطر الدائرة المركزية | Φ 224 ملم |
الثقب الداخلي | Φ 198 ملم |
درجة حرارة العمل | - 30 ~ + 80 (شحم خاص اختياري يستخدم في الأماكن الباردة أو الأكثر سخونة) |
مطابقة الجير | 24 فولت ، 2 دورة في الدقيقة ، 134 واط ، 180 نيوتن متر ، < 5 أمبير |
سياسة الضمان | محرك كبير 5 سنوات ، محرك 1 سنة ، تمديد الضمان متاح |
التعبئة والنقل لدينا
سيتم تعبئة جميع محركات الأقراص الكبيرة بصندوق خشبي خالٍ من التبخير.
دعم النقل البحري ، النقل الجوي ، النقل البري ، Express مثل TNT ، DHL ، UPS ، EMS ، Fedex ، إلخ للعينات ونقل البضائع الصغيرة.
طلب
يمكن استخدام محرك الدوران SE9 على نطاق واسع في أنظمة تتبع الطاقة الشمسية الكهروضوئية ، CPV ، STP ، CSP وتطبيقات البناء ، مثل رافعات الشاحنات ، ورافعات المناولة ، والأقراص الدوارة ، وآلات الموانئ ، والمركبات المعيارية ، وأنظمة طاقة الرياح الصغيرة والاتصالات عبر الأقمار الصناعية ، وناقلات الأحمال الثقيلة ، معدات فحص الجسر ، منصة العمل التلسكوبية ، متطلبات دوار السلة ، رافعة اليخوت ، خلاطة الأسمنت ، الحفارة ، إلخ. يمكننا أيضًا توفير أحجام متعددة من محرك الدوران والفتحات الدورانية ، والمحرك الهيدروليكي ومحرك DC لتتناسب مع محركات الدوران.
