| الاسم التجاري: | HT |
| رقم الموديل: | VE7 " |
| الحد الأدنى لكمية الطلب: | 1 |
| موعد التسليم: | 7 ~ 15 يومًا |
| شروط الدفع: | تي/تي |

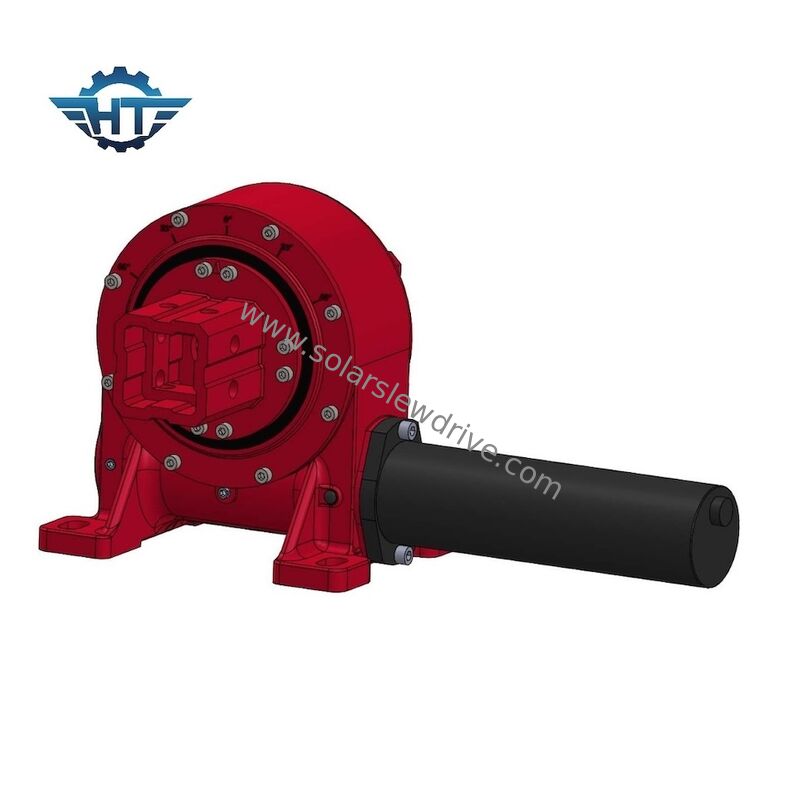

تم تصميم محرك التوجيه من النوع المنفصل بهيكل أنبوبي مربع لأنظمة تتبع الطاقة الشمسية بتكوين معياري يفصل وحدة القيادة عن هيكل الدعم، مما يتيح التفكيك السريع في الموقع والصيانة الفعالة. يقلل هذا التصميم بشكل كبير من وقت التوقف ويبسط استبدال الأجزاء، مما يجعله مناسبًا بشكل خاص لتركيبات الخلايا الكهروضوئية واسعة النطاق حيث تكون الموثوقية التشغيلية أمرًا بالغ الأهمية.
يوفر الإطار الأنبوبي المربع عالي القوة صلابة الالتواء الممتازة والاستقرار الميكانيكي، مما يضمن التشغيل الموثوق به في ظل الظروف البيئية والتحميل القاسية. تم تصميم النظام للتطبيقات الخارجية طويلة الأجل ويحافظ على أداء مستقر في درجات الحرارة القصوى والرياح العاتية والإجهاد الميكانيكي المستمر.
بفضل قدرة التتبع الدقيقة والسلامة الهيكلية القوية، يعمل النظام على تحسين دقة التتبع وتعزيز إنتاج الطاقة مع إطالة عمر الخدمة. يقلل تصميمه المتين من تكرار الصيانة ويقلل من إجمالي تكاليف الملكية لمحطات الطاقة الكهروضوئية.
| الموديل | النسبة | عزم الدوران الناتج المقدر (نيوتن متر) | عزم الدوران المائل (نيوتن متر) | عزم الدوران الثابت (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | الحمل الشعاعي (كيلو نيوتن) | الكفاءة | الدقة (°) | الإغلاق الذاتي | الوزن (كجم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم | 251 |
| المعامل التقني | الوصف |
|---|---|
| نوع الهيكل | محرك توجيه من النوع المنفصل بأنبوب مربع |
| التطبيق | أنظمة تتبع الطاقة الشمسية |
| طاقة القيادة | ≤ 150 واط |
| عزم الدوران الناتج المقدر | ≥ 7500 نيوتن متر |
| عزم الدوران الثابت | ≥ 45 كيلو نيوتن متر |
| فئة الحماية | IP66 |
| درجة حرارة التشغيل | -40°C إلى +80°C |
| زاوية الدوران | 0–360° |
| دقة التتبع | ≤ 0.5° |
| طريقة التركيب | تركيب شفة |
| وضع الصيانة | استبدال معياري |
| المعالجة السطحية | طلاء مضاد للتآكل |
| التشحيم | شحم طويل الأمد |
| الشهادة | CE |
هيكل من النوع المنفصل المعياري لسهولة الفك والتركيب والصيانة
عزم دوران مرتفع في نظام قيادة مضغوط
مقاومة بيئية ممتازة للظروف الخارجية القاسية
استهلاك منخفض للطاقة مع قدرة تثبيت عالية
عمر خدمة طويل مع الحد الأدنى من متطلبات الصيانة
معتمد من CE للامتثال للمعايير الدولية
