محرك دودي لتعقب الطاقة الشمسية
الوصف

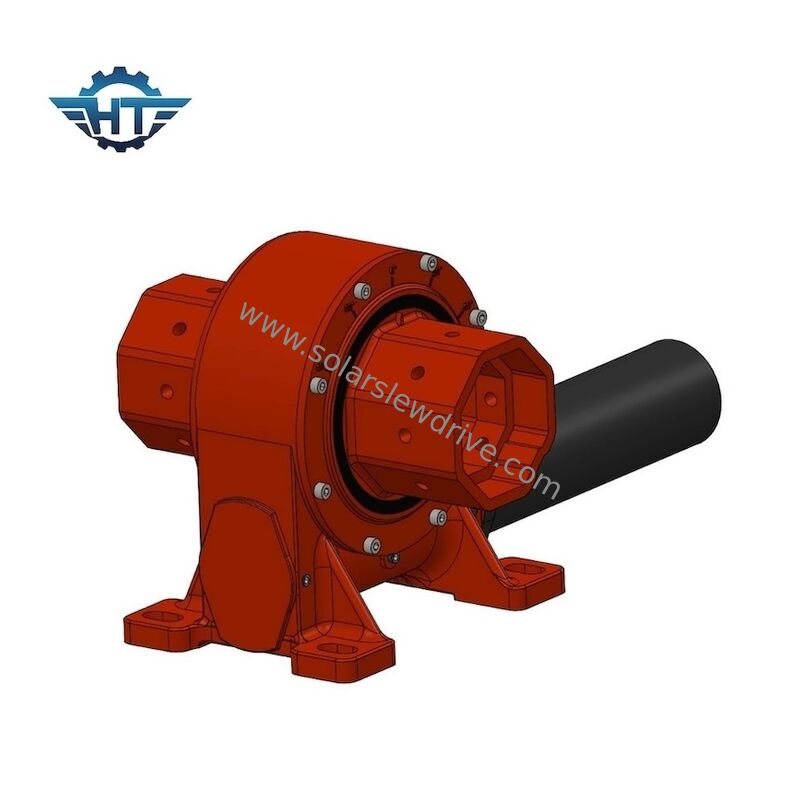

محرك HT VE الدودي هو محرك دوار عمودي أحادي المحور مدمج ومتين مصمم لأنظمة تتبع الطاقة الشمسية والتطبيقات الأخرى التي تتطلب حركة دورانية متحكم بها. بفضل آلية التروس الدودية المغلقة على شكل ساعة رملية، يوفر المحرك دورانًا سلسًا، وقدرة تحميل عالية، وأداء قفل ذاتي موثوق، وتحديد دقيق للموضع.
تم تصميم سلسلة VE للبيئات الخارجية القاسية، وتتميز بغلاف مغلق بتصنيف IP66 وحماية سطحية مضادة للتآكل C4 - C5 اختياري أيضًا، مما يجعلها مناسبة للتشغيل طويل الأمد في مزارع الطاقة الشمسية والمعدات الخارجية الأخرى.
الميزات الرئيسية
المعلمات الفنية
| المعلمة | المواصفات |
| اسم المنتج | محرك دودي أحادي المحور |
| الموديل | سلسلة HT VE |
| نوع المنتج | محرك دوار عمودي أحادي المحور |
| نوع الدودة | دودة على شكل ساعة رملية |
| التطبيق | نظام تتبع الطاقة الشمسية |
| قفل ذاتي | نعم |
| نطاق الدوران | مخصص |
| الدقة | 0.15 درجة |
| السرعة | 0.03-1 دورة في الدقيقة |
| تصنيف الحماية | IP66 |
| مقاومة التآكل السطحي | C4/C5 |
| خيارات المحرك | محرك كهربائي / خطوي / سيرفو |
| طلاء السطح | صديق للبيئة |
| خدمة OEM | متاح |
| التعبئة | صندوق خشب رقائقي |
| الشحن | بحري / جوي / سريع / سكك حديدية |
التطبيقات
تم تصميم محرك HT VE الدودي بشكل أساسي لأنظمة تتبع الطاقة الشمسية أحادية المحور، حيث تكون الحركة الدورانية المتحكم بها والموثوقة مطلوبة لضبط مصفوفة الخلايا الكهروضوئية نحو الموضع الشمسي الأمثل. نطاق الدوران القابل للتخصيص يجعله مناسبًا لهياكل المتعقبات المختلفة، بما في ذلك المتعقبات الشمسية المترابطة وأنظمة تتبع الألواح المتعددة. يمكن لآلية التروس الدودية ذات القفل الذاتي أيضًا المساعدة في تحسين استقرار المتعقب عندما يكون النظام ثابتًا.
بالإضافة إلى تتبع الطاقة الشمسية، يمكن تخصيص سلسلة VE للمعدات التي تتطلب دورانًا متحكمًا به بسرعات منخفضة، وتحديد موضع، وقدرة على حمل الأحمال.
صيانة وتشغيل محرك تتبع الطاقة الشمسية
يمكن أن يساعد التشغيل السليم والصيانة الروتينية في إطالة العمر التشغيلي للمحرك الدوار والحفاظ على أداء تتبع موثوق.
1. فحص مسامير التثبيت بانتظام
افحص مسامير التثبيت والتوصيلات الهيكلية بحثًا عن أي ارتخاء، خاصة خلال فترة التشغيل الأولية وبعد الظروف الجوية القاسية.
2. الفحص بحثًا عن ضوضاء أو اهتزاز غير طبيعي
قد تشير الضوضاء غير العادية، أو الاهتزاز، أو التغييرات في مقاومة التشغيل إلى تشحيم غير كافٍ، أو تحميل زائد، أو مشاكل ميكانيكية أخرى.
3. فحص التشحيم
اتبع جدول التشحيم الموصى به واستخدم شحمًا مناسبًا وفقًا لبيئة التشغيل ومتطلبات التطبيق. يساعد التشحيم المناسب في تقليل التآكل بين الدودة والترس.
4. فحص الختم والغلاف
تحقق بانتظام من الغلاف المغلق بتصنيف IP66، والأختام، وواجهات التثبيت بحثًا عن أي تلف مرئي، أو تلوث، أو تسرب للمياه.
5. فحص نظام الإيقاف الميكانيكي
بالنسبة للتكوينات التي تحتوي على إيقاف ميكانيكي داخلي، تحقق من أن الحد الميكانيكي يعمل بشكل صحيح وأن المتعقب لا يتجاوز نطاق الدوران المصمم بشكل متكرر.
6. مراقبة أداء المحرك والتحكم
تحقق من المحرك، والكابلات، والمشفر أو مكونات تغذية الموضع، ونظام التحكم لضمان تشغيل تتبع مستقر. يجب التحقيق فورًا في أي تيار غير طبيعي، أو ارتفاع في درجة الحرارة، أو تحديد موضع غير متناسق.
7. الفحص بعد الظروف الجوية القاسية
بعد الرياح القوية، أو العواصف، أو الأحداث الجوية القاسية الأخرى، افحص المحرك الدوار، وهيكل التثبيت، والمسامير، ومحاذاة المتعقب قبل إعادة النظام إلى التشغيل الطبيعي.
| المشكلة | الأسباب المحتملة | الإجراءات الموصى بها |
| ضوضاء غير طبيعية | تشحيم غير كافٍ أو تآكل التروس | تحقق من التشحيم ومكونات النقل |
| زيادة عزم الدوران التشغيلي | مشاكل التشحيم، أو عدم المحاذاة، أو الحمل الخارجي الزائد | افحص النظام الميكانيكي وحالة التشحيم |
| تفاوت مفرط (Backlash) | تآكل التروس أو تركيب غير محكم | تحقق من نظام التروس والمثبتات |
| تسرب الزيت/الشحم | أختام أو سدادات معيبة | افحص واستبدل الأجزاء الختم التالفة |
| سرعة دوران بطيئة | عطل في المحرك أو زيادة في المقاومة الميكانيكية | تحقق من المحرك، ومصدر الطاقة، والمحرك الدوار |
| انحراف موضع التتبع | تفاوت ميكانيكي أو فشل في المستشعر | افحص كلاً من الأنظمة الميكانيكية وأنظمة التحكم |
| تآكل | رطوبة، رذاذ ملح، أو طلاء سطحي تالف |
تحقق من معالجة مقاومة التآكل وحالة الختم |
| اهتزاز | مسامير غير محكمة، أو عدم محاذاة، أو تآكل داخلي | افحص نظام التركيب والنقل |
لماذا تختار محرك HT VE الدودي؟
بالنسبة لمصنعي متعقبات الطاقة الشمسية ومقاولي الهندسة والمشتريات والبناء (EPC)، تقدم سلسلة HT VE حلاً متكاملاً للدوران، وتحديد الموضع، وحمل الأحمال. تصميم التروس الدودية على شكل ساعة رملية، والغلاف بتصنيف IP66، وحماية C4 المضادة للتآكل، وحدود الدوران القابلة للتخصيص، وخيارات المحركات المتعددة تجعلها مناسبة لمجموعة واسعة من تطبيقات تتبع الطاقة الشمسية الخارجية.
توفر HT تخصيص OEM، والدعم الفني، والرسومات، وخدمات مطابقة المحركات لمساعدة العملاء في اختيار وتكوين المحرك الدوار المناسب لتصميم متعقب الطاقة الشمسية الخاص بهم.
تبدأ الحد الأدنى لكمية الطلب من قطعة واحدة، بينما يمكن أن تصل القدرة الإنتاجية إلى 400 قطعة/يوم اعتمادًا على الموديل وجدول الإنتاج. التسليم القياسي يستغرق حوالي 7-45 يومًا، اعتمادًا على كمية الطلب ومتطلبات التخصيص.
