مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE3 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نسبة التروس: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن متر |
---|---|---|---|
مكان المنشأ: | تشانغتشو، الصين | عقد العزم: | 7000 نانومتر |
يميّل عزم ليّ: | 744 نانومتر | مصنّف إنتاج عزم ليّ: | 0.065 دورة في الدقيقة |
استعمال: | تعقب الطاقة الشمسية | حماية ميزة: | IP66 |
تسليط الضوء: | محرك تعقب الطاقة الشمسية,محرك الدوران لنظام تتبع الطاقة الشمسية |

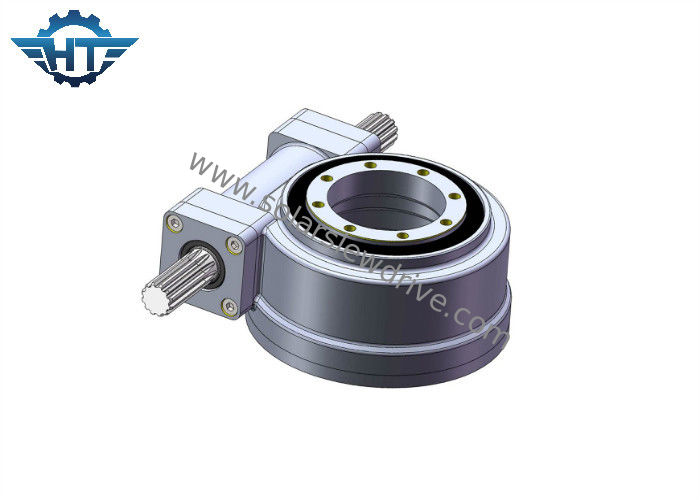

SE3 دودة العتاد IP66 الدوران الدائري محامل لنظام تتبع الطاقة الشمسية
وصف
Slew Drive ، يشار إليه عادةً باسم Slewing Gear أو Slew Bearings ، وهو نظام كامل وجاهز للتركيب يتكون من محمل الدوران الدائري الكروي ، ومجموعة القيادة ، والإسكان المغلق تمامًا. يمكن تخصيصها مع المحركات الهيدروليكية أو الكهربائية ، الفرامل ، علب التروس الكوكبية ، الحماية من التآكل ، بالإضافة إلى العديد من الخيارات الأخرى.
أفضلية
1. استخدم أداة دودة لتحقيق الدوران ، وهي أبطأ في السرعة ولكن يمكنها تضخيم عزم دوران الإدخال بنسب أعلى بكثير وتستخدم في التطبيقات التي تتطلب عزم دوران عالي
2. تصميم مغلق ، درجة حماية IP66 والتي تعتبر مثالية للظروف القاسية في الهواء الطلق مثل الميناء ، التعدين ، إلخ.
3. ميزة القفل الذاتي التي تجعلها جزء الأمان
4. يمكن ربط محرك تروس مختلف للحصول على نسبة تروس نقل كبيرة ، وبالتالي إعطاء الوحدة بأكملها سرعة منخفضة مع عزم دوران عالي
معلمات محرك الأقراص SE Slew Ring
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نجاعة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم فعلا | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم فعلا | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم فعلا | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم فعلا | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم فعلا | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم فعلا | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم فعلا | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم فعلا | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم فعلا | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم فعلا | 204 |
ملاحظات
1. المحركات المختلفة (AC ، DC ، و الهيدروليكية) يمكن تصميمها وفقا لمتطلبات العملاء.
2. يمكن للرمح المعاكس للمحرك أن يختار رأسًا سداسيًا أو لا يكون رأسًا سداسيًا.
