توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE3 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو ، كيو تي | نسبة والعتاد: | 31: 1 |
|---|---|---|---|
| تصنيف عزم الدوران الناتج: | 600 نيوتن | عقد العزم: | 1500 نيوتن |
| إمالة عزم الدوران: | 5800 نيوتن | لون قياسي: | رال 9006 |
| رد فعل عنيف: | أقل من 0.1 درجة | نوع الدورية: | المحور المزدوج |
| تسليط الضوء: | محرك الأقراص الصغيرة,محرك دودة المحرك |
||

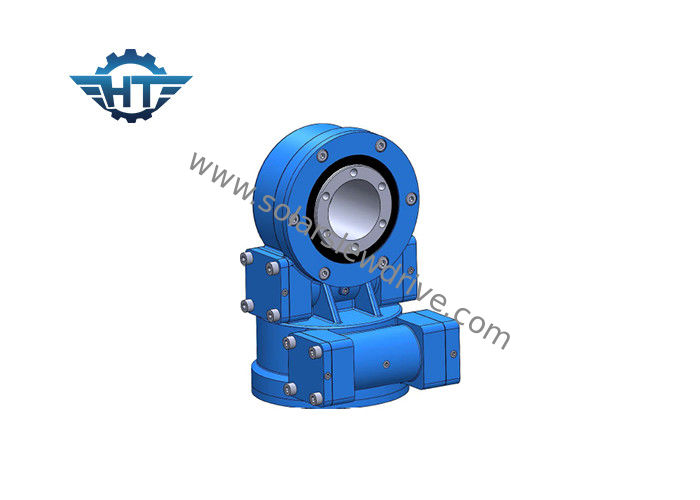

SDE3 المزدوج مع محرك مزدوج المحور وحدة محرك عدد كبير لمدة 6 قطع الألواح الشمسية نظام تتبع الطاقة الشمسية
وصف
Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. يتم استخدام محركات الأقراص الكبيرة للإرسال المتزامن للقوى المحورية والشعاعية بالإضافة إلى نقل لحظات الإمالة. Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. تتكون محركات التدوير من حلقة دوارة كروية أو أسطوانية ، ومحركات هيدروليكية أو كهربائية ، ومبيت مغلق بالكامل. Series SE slew drives are designed with worm gear. صُممت محركات الأقراص من فئة SE بمعدات دودة.
الميزات
1. ارتفاع عزم الدوران الخلفي لتحسين سلامة نظام التتبع الشمسي
2. محرك الدودة المغلف بالداخل
3. اتصال الأسنان المتعددة لضمان حمولة عالية
4. وظيفة القفل الذاتي
تُستخدم محركات الدوران ثنائية المحور في أجهزة التتبع الشمسية ثنائية المحور ، وأجهزة الهليوستات ، والخلايا الكهروضوئية المركزة (CPV) ، وهوائي الأقمار الصناعية.
البيانات الفنية لمحركات الدوران المزدوجة المحور
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (Nm) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
ملاحظة: يمكن تحديث أو تعديل الأبعاد والمعلمات أعلاه ، للحصول على أبعاد ومعلمات أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات الخاصة بنا.
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشاريع المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ومحركات السائر والمحركات الكهربائية إلخ.
3. Different colors are available based on RAL code; 3. ألوان مختلفة متاحة بناء على كود RAL. our standard color is RAL 9006. لوننا القياسي هو RAL 9006.
التطبيقات
محرك الدوران لنظام التتبع الشمسي ثنائي المحور
محرك الدوران لنظام تتبع الأقمار الصناعية
محرك الدوران لنظام تتبع PV مركز
