المحور المزدوج صدور مجموعة محرك الأقراص
Created with Pixso. تخصيص SDE مستنقع محرك علبة التروس لهوائي القمر الصناعي ونظام الضوئية المركزة

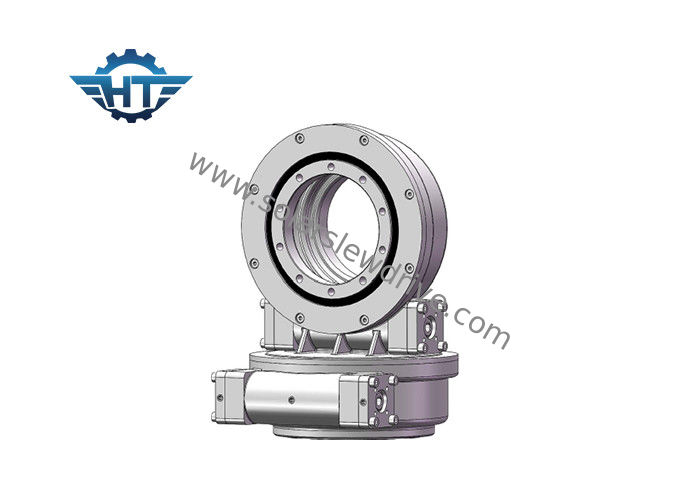

تخصيص SDE مستنقع محرك علبة التروس لهوائي القمر الصناعي ونظام الضوئية المركزة

Brand Name: HangTuo
Model Number: SDE7 "
MOQ: 1 قطعة
السعر: USD 280~504 / pc
Delivery Time: 15 ~ 45 يوما
Payment Terms: L/C, T/T, ويسترن يونيون
Detail Information
مكان المنشأ:
الصين
إصدار الشهادات:
CE, ISO9001
مواد:
50 مليون ، 42 كرمو ، كيو تي
نموذج:
SDE 7
نسبة والعتاد:
57: 1
عزم الدوران الناتج:
0.8 كيلو نيوتن
عقد العزم:
6 كيلو نيوتن
إمالة عزم الدوران:
9.2 كيلو نيوتن
كفاءة:
40٪
اللون:
على أساس RAL
تفاصيل التغليف:
خشب رقائقيّ صندوق
القدرة على العرض:
أجهزة الكمبيوتر 2000 شهريا
إبراز:

محرك الدوران الدائري

,

محرك دودة المحرك

Product Description

صندوق تروس محرك SDE مخصص حسب الطلب لهوائي الأقمار الصناعية والنظام الكهروضوئي المركز



وصف



محرك هانغتو الالتفاف is composed of the housing, slewing bearing, sealing, enveloping worm with some completed spare parts. يتكون من السكن ، محمل الدوران ، الختم ، الدودة المغلفة مع بعض قطع الغيار المكتملة. We can also produce the Electronic motor and Hydraulic motor used for slewing drives, which can moves for يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم لمحركات الدوران ، والتي يمكن أن تتحرك من أجلها اتجاه عقارب الساعة والاتجاه المعاكس لاتجاه عقارب الساعة.



مميزات



1. لحظة انقلاب قوية على أساس حلقة الدوران

2. اعتماد محرك الدودة المغلف

3. دفع حمولة أكبر لاستخدام اتصال متعدد الأسنان

4. أفضل وظيفة قفل ذاتي ثابت



مخطط أداء محركات الأقراص الصلبة SDE



نموذج نسبة عزم الدوران الناتج (Nm) إمالة عزم الدوران (Nm) عقد عزم الدوران (Nm) الحمل المحوري (كيلو نيوتن) الحمولة الشعاعية (كيلو نيوتن) كفاءة الدقة (°) قفل ذاتي الوزن (كجم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤0.1 نعم 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤0.1 نعم 34
7 " 57: 1 2000 7500 13200 34 58 40٪ ≤0.1 نعم 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤0.1 نعم 92
12 " 78: 1 5800 25000 40560 77 190 40٪ ≤0.1 نعم 160
14 " 85: 1 6750 48000 44200 110 230 40٪ ≤0.1 نعم 224
17 " 102: 1 9460 67000 53040 142 390 40٪ ≤0.1 نعم 320
21 " 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 492
25 " 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 705



ملاحظة: يمكن تحديث أو تعديل الأبعاد والمعلمات أعلاه ، للحصول على أبعاد ومعلمات أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات الخاصة بنا.



التصنيفات والرسومات



There is usually single axis type; عادة ما يكون هناك نوع محور واحد. dual axis type, vertical type and dual worm type from 3 to 25 inch, for detail pls contact us for the sales drawing. نوع المحور المزدوج ، النوع العمودي ونوع الدودة المزدوجة من 3 إلى 25 بوصة ، لمزيد من التفاصيل الرجاء الاتصال بنا لرسم المبيعات.



على سبيل المثال رسم مبيعات SDE5 بوصة:



أبعاد التثبيت:

تخصيص SDE مستنقع محرك علبة التروس لهوائي القمر الصناعي ونظام الضوئية المركزة 0



معلمات الأداء:

تخصيص SDE مستنقع محرك علبة التروس لهوائي القمر الصناعي ونظام الضوئية المركزة 1
