| Brand Name: | HangTuo |
| Model Number: | SDE21 " |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

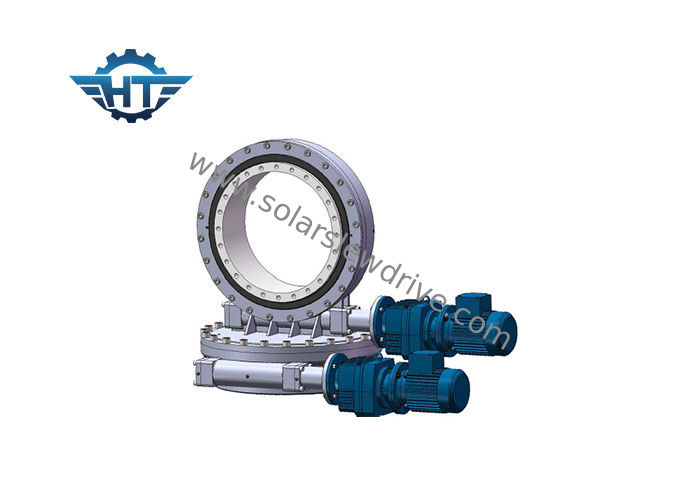

محرك حلزوني ذاتي الحركة من سلسلة SDE ذات قفل ذاتي كبير يستخدم لمحطة البرج المركزة و CPV
دقة عالية القوة المزدوجة المحور محرك الأقراص لتتبع الشمسية
بشكل عام ، محرك الدوران والعتاد اللولبي المستخدم في آلات الموانئ ، ومركبات البناء الخاصة ، والمقطورات ، وجميع أنواع الرافعات ، ومنصة العمل الجوية.في الوقت الحاضر ، كطلب عالمي للطاقة النظيفة ، يتم استخدام محرك الدوران على نطاق واسع في أنظمة التتبع الشمسي ، وتوربينات الرياح الصغيرة
Hangtuo هي معدات كاملة مع جميع الآلات المتقدمة للتصنيع والتجميع والتفتيش وعمليات الاختبار والتنظيف التلقائي وطلاء وخطوط طلاء الطاقة.
محرك الدوران هو مزيج من حلقة الدوران مع رمح دودة الساعة الرملية ، والتي توفر المزيد من الاتصال بالأسنان ، وزيادة عزم القيادة ودوران أكثر سلاسة.
المميزات
1. الأحمال الشعاعية والمحورية ، ولحظات الإمالة في نفس الوقت
2. توفير مساحة في المرافق
3. سعة الحمولة القصوى في تصميم مضغوط
4. عمر طويل
5. ارتفاع عزم الدوران الناتج وحمل عقد
6. دقة تتبع أعلى
7. مقاومة التآكل قوية وختم فعال
قائمة الأجزاء الرئيسية
1 ، قاعدة الإسكان
2 ، الالتفاف الدائري
3 ، القناة
4 ، الختم
5 ، لوحة أعلى
6 ، محرك (محرك هيدروليكي / محرك إلكتروني)
7 ، محول المحرك
8 ، يا الدائري
9 ، ثقب الإدخال
10 ، رمح مقابل المحرك
11 ، نهاية كاب
12 ، غطاء
13 ، التشفير
مزايا
1. يمكننا توريد حجم مختلف من محرك الدوران.
2. نطاق القطر: 3 بوصات ----- 25 بوصة ، نطاق الوزن: 25 كجم -------- 705 كجم
3. تصميم وتصنيع وفقا لاحتياجات العملاء ، محرك الدوران OEM.
4. جودة عالية ، وبأسعار تنافسية ، والتسليم الفوري وأفضل الخدمات.
المعايير
ISO9001: 2008 ، CE
معلمات محرك انحراف المحور المزدوج
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
