توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE14 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| نموذج: | SE14 | نسبة والعتاد: | 85: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | اللون: | RAL 9006 أو حسب الطلب |
| تطبيق: | تعقب الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك 220VAC / 380VAC / 24VDC | ضمان: | 5 ~ 10 سنوات |
| شهادة: | ISO9001 ، م | موقع التركيب: | الحقل المفتوح أو السطح العلوي |
| خاصية: | آمن وسهل التركيب وعمر طويل | اعمال صيانة: | مجانا |
| تسليط الضوء: | دودة العتاد محرك الأقراص,والعتاد الدائري الدوران |
||

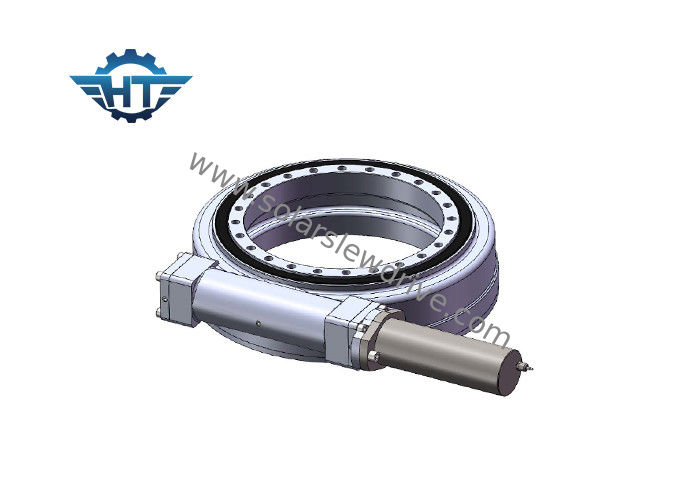

SE14 CE شهادة دودة والعتاد Slew Drive علبة التروس مع محرك هيدروليكي لرافعات الشاحنات
أداء
محرك الدوران قادر على تحمل المزيد من الحمل المحوري والحمل الشعاعي وعزم الإمالة.يدور القرص الدوار أو الإطار عند السمت والارتفاع بواسطة محرك الدوران.
الخصائص الهيكلية
يتكون محرك الدوران الدودي من ترس دودي ، عمود دودة ، مبيت ، محمل ، محرك وما إلى ذلك.محرك يقود عمود الدودة ، الدودة والظرف والعتاد تعملان لزيادة عزم الدوران ، مستقرة وموثوقة.
مزايا
تسليم سريع: نحن مصنع محترف كبير مع مرافق متطورة وأكثر من 10 سنوات خبرة
أفضل خدمة ما بعد البيع: لدينا فريق احترافي لتقديم خدمة شاملة وقفة واحدة لك
سعر تنافسي: يمكننا أن نمنح العملاء أكثر الأسعار تنافسية لتلبية ميزانيتك
نظام صارم لمراقبة الجودة: لدينا خط إنتاج من الدرجة الأولى ونظام صارم لإدارة الجودة
جدول أداء SE14
| نموذج | محرك دودة 14 بوصة أفقي |
| نسبة | 85: 1 |
| الصف IP | IP66 |
| تصنيف عزم الدوران الناتج | 44 كيلو نيوتن متر |
| إمالة عزم الدوران | 135 كيلو نيوتن متر |
| الحمل المحوري | 680 كيلو نيوتن |
| تحميل شعاعي | 230 كيلو نيوتن |
| عقد العزم | 68 كيلو نيوتن متر |
| كفاءة | 40٪ |
| الاحكام | ≤0.1 درجة |
| القفل الذاتي | نعم |
| وزن | 62 كجم |
| درجة حرارة العمل | -30 درجة مئوية + 120 درجة مئوية |
مخطط الأداء لسلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
نطاقات التطبيق
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
خدماتنا
يوجد أكثر من 10 أحجام مختلفة ، تبدأ من مقاس 3 بوصة إلى 25 بوصة مقاس 5 بوصة و 7 بوصة و 9 12 بوصة و 14 بوصة و 17 بوصة و 19 بوصة و 21 بوصة. في أنظمة التتبع الشمسي (PV و CPV و HCPV و heliostat) والمركبات العادية ، مثل رافعات الأشخاص ورافعات الشاحنات والمركبات المعيارية.
