مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE1 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | SE1 |
---|---|---|---|
نسبة والعتاد: | 31: 1 | كفاءة: | 40٪ |
اللون: | كما طلب | تطبيق: | CPV ، CSP ، PV |
مكان المنشأ: | تشانغتشو ، الصين | سائق: | محرك 12 / 24VDC |
شهادة: | ISO9001 ، م | قفل ذاتي: | نعم |
تسليط الضوء: | دودة العتاد محرك الأقراص,والعتاد الدائري الدوران |

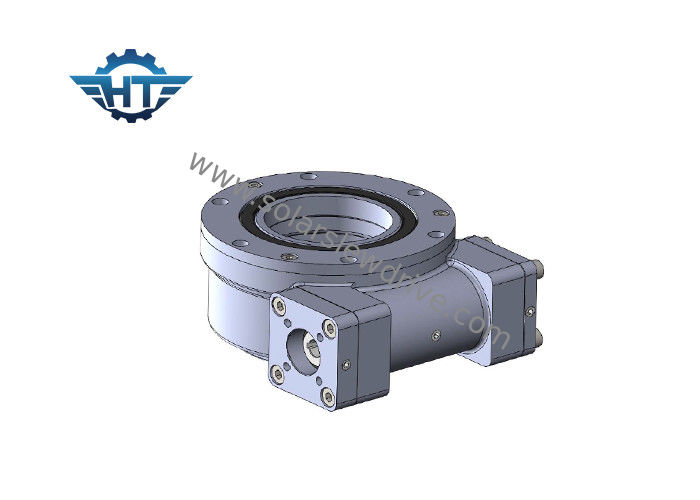

علبة التروس SE1 Slew Drive مع محرك تروس صغير لنظام تتبع الطاقة الشمسية الأوتوماتيكي و CSP
وصف
بالنسبة لمحرك الدوران ، الذي يطلق عليه عادةً محمل الدوران أو حلقة الدوران ، يتكون من دودة ، ترس ، مبيت ، غطاء نهاية ، لوحة علوية ، محرك ومكونات أخرى.نظرًا لأن المكونات الأساسية عبارة عن دودة وعتاد ، فيمكنها تحمل القوى المحورية والقوى الشعاعية ولحظات الانقلاب في نفس الوقت.بالمقارنة مع المنتجات الدوارة التقليدية ، فإن محرك الدوران الجديد مناسب للتركيب والصيانة والتركيب.تُستخدم محركات الدوران على نطاق واسع في أنظمة تتبع الطاقة الشمسية الكهروضوئية و CPV و CSP وتطبيقات البناء ، بما في ذلك رافعات الشاحنات والمصاعد والأقراص الدوارة وآلات الموانئ والمركبات وأنظمة طاقة الرياح الصغيرة وهوائي القمر الصناعي.هناك 11 حجمًا مختلفًا متاحًا من 1 "إلى 25" مع أكثر من 60 طرازًا لتلبية متطلبات التتبع العادية والدقيقة في مجالات التتبع الكهروضوئية ، و CPV ، و CSP (الطاقة الحرارية ، البرج ، الفرسنل ، الهليوستات).
معلمات الأداء لسلسلة SE
نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | كفاءة | دقة | القفل الذاتي | وزن |
نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم | كلغ | |||
1 بوصة | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 14 |
7 بوصة | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 44 |
12 بوصة | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 51 |
14 بوصة | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 62 |
17 بوصة | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 85 |
21 بوصة | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 141 |
25 بوصة | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 182 |
تثبيت
يمكن تثبيت محركات الدوران SE1 رأسياً وأفقياً.
يُنصح بتركيب محركات الدوران بشكل أفقي في تطبيقات الطاقة الشمسية أو الماكينات من أجل حماية أفضل.إذا لزم الأمر ، يمكن أيضًا تركيبها عموديًا ، ولكنها تحتاج إلى دعامات إضافية.
التطبيقات
أجهزة تعقب الطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولات الإطارات ، والحفارات ، ومصاعد السيارات.
