| Brand Name: | HangTuo |
| Model Number: | VE7 " |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

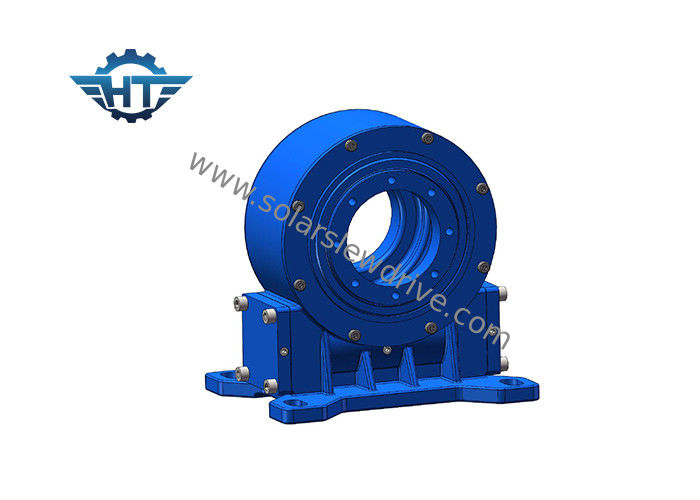

CE و ISO VE7 Slew Drive علبة التروس ، محرك الدوران العمودي ذو المحور المفرد للتتبع
وصف
محرك الدوران لديه ميزة القفل الذاتي العكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.تعمل هذه الميزة على تحسين استقرار عامل التشغيل والأمان المضيف.بالمقارنة مع منتجات الدوران التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
البيانات الفنية لمحرك الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مسرد المعلمات الرئيسية
إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي: الحمل العمودي على محور الدوران
الحمل المحوري: الحمل الموازي لمحور الدوران
عقد العزم: إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.
القفل الذاتي: فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
