توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 |
|---|---|---|---|
| نوع: | دودة وعجلة دودة | ضمان: | 3 سنوات |
| دعم فني: | الحياة كلها | تطبيق: | نظام التتبع الشمسي |
| نسبة: | 57 | أوقات الحياة: | 30 سنه |
| تسليط الضوء: | دودة العتاد محرك الأقراص,والعتاد الدائري الدوران |
||

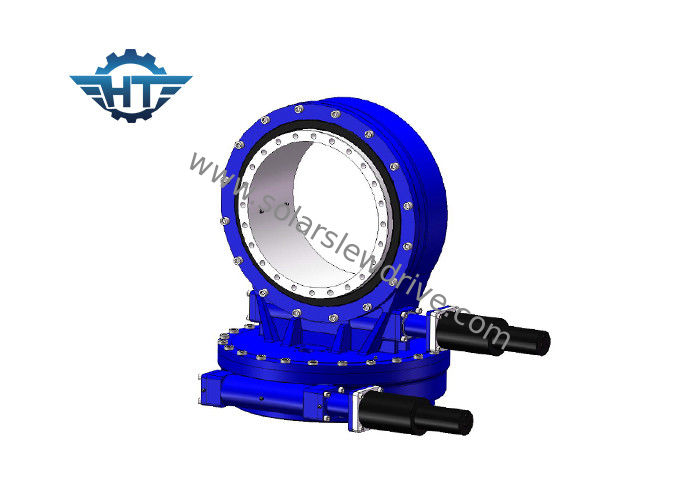

IP66 دودة وبنية التروس Slew Drive علبة التروس SDE7 مع Nema 23 لتتبع الطاقة الشمسية ثنائي المحور
وصف
محرك الدوران عبارة عن علبة تروس يمكنها حمل الأحمال الشعاعية والمحورية بأمان ، بالإضافة إلى نقل عزم الدوران للدوران.يمكن أن يكون الدوران في محور واحد ، أو في محاور متعددة معًا. يتم تصنيع محركات الدوران عن طريق تصنيع التروس والمحامل والأختام والمبيت والمحرك والمكونات الإضافية الأخرى وتجميعها في علبة تروس نهائية.
يتم استخدام محرك الدوران على نطاق واسع في المقطورات المعيارية ، والرافعات ، ومعدات انتزاع الأخشاب ، ومنصة العمل الجوية ، وأنظمة التكسير الشمسي ، وأنظمة طاقة الرياح ، إلخ.
يعد محرك الدوران مناسبًا للمناطق الواقعة على خطوط العرض العليا وستزيد كفاءة توليد الطاقة بنسبة تزيد عن 35٪ ، مما يحسن بشكل كبير من كفاءة نظام توليد الطاقة الشمسية.
بالنسبة لنظام التتبع الشمسي الأفقي أحادي المحور ، سيقوم العمود الرئيسي للوحة الشمسية بضبط الزاوية لتتبع زاوية الانحراف بدقة.يتم تطبيق هذا النوع من محرك الدوران فقط في مناطق خطوط العرض المنخفضة.
من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في وقت واحد.محرك الدوران مستخدم على نطاق واسع في أنظمة التتبع الشمسي.
ينقسم نظام التتبع الشمسي إلى نظام تتبع شمسي أفقي أحادي المحور ، ومتتبع أحادي المحور مائل ونظام تتبع شمسي ثنائي المحور.
محركات الدوران المستخدمة في أنظمة التتبع الشمسي هي أساسًا محور واحد (سلسلة SE) ، ومحور مزدوج (سلسلة SDE) ونوع عمودي (سلسلة VE).والنماذج الأكثر استخدامًا هي SE3 و SE5 و SE7 و SE9 ؛SDE3 ، SDE7 ، VE7 ، VE9.
الموثوقية
يتم ضمان محركات الدوران ثنائية المحور SDE الخاصة بنا لمدة 30 عامًا من العمر الميداني لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى الحد الأقصى.
أوراق SDE الفنية
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
