| Brand Name: | HangTuo |
| Model Number: | SDE5 " |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

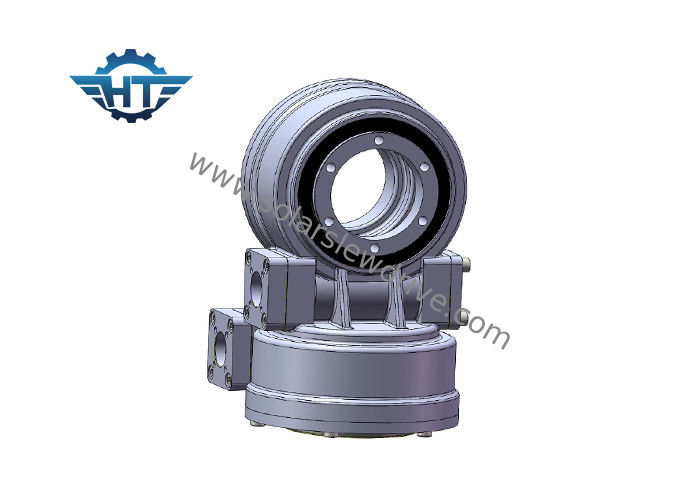

SDE5 ذاتي القفل ثنائي المحور علبة التروس مع محركات تروس كوكبية كهربائية لتتبع الطاقة الشمسية
وصف
يتراوح أداء محركات الدوران من 6kNm إلى 220kNm لعزم الدوران ، 200Nm إلى 63kNm من عزم الدوران الناتج ، 500Nm إلى 271kNm من سعة تحميل لحظة الانقلاب ، ونسب تخفيض علبة التروس من 30: 1 حتى 156،600: 1.يمكن إجراء التثبيت أفقيًا أو رأسيًا أو عبر مجموعة من المحاور المتعددة.
يُنصح محركات الدوران من سلسلة VE بتركيب محركات الدوران بالإشارة إلى الرسم العلوي المرفق في التطبيقات الشمسية لتوفير حماية أفضل.
يُنصح محركات الدوران من سلسلة SE بتركيب محركات الدوران رأسًا على عقب على محور السمت في التطبيقات الشمسية لتوفير حماية أفضل وإضافة حماية لمحور الارتفاع.
يتم تركيب محركات الدوران سلسلة SDE من اتجاهين.
مزايا
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام اتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
البيانات الفنية لمحرك الدوران SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
