مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE7 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
اكتب: | محرك SE7 الدوران | مواد: | 42CrMo أو 50Mn |
---|---|---|---|
ضمان: | 3 ~ 5 سنوات | بحجم: | 3 بوصة إلى 25 بوصة |
تطبيق: | تعقب الشمسية | اللون: | مطلوب الزبون |
محرك: | AC أو DC أو Hydarulic | موقع التركيب: | حقل مفتوح |
تسليط الضوء: | عدد كبير محرك لتعقب الشمسية,محرك تعقب الشمسية |

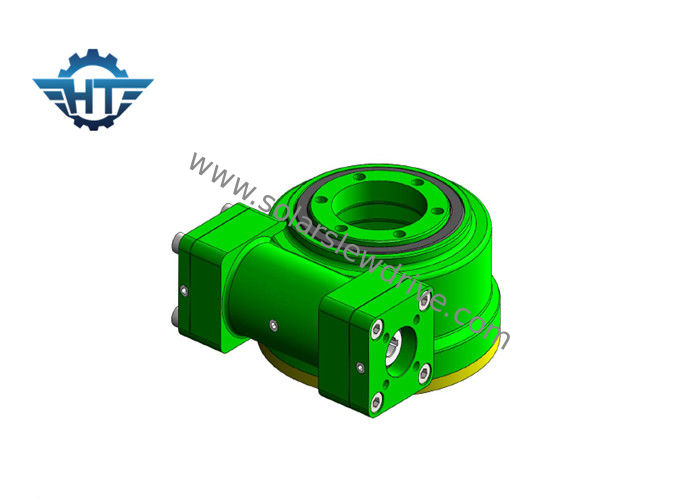

Se المدمجة المقتفي للطاقة الشمسية محرك Slew المميز مع مبيت مغلق وملامس متعدد الأسنان
وصف
محرك الدوران هو آلية نقل تباطؤ دورانية كاملة تدمج مصدر طاقة القيادة.يأخذ محمل الدوران كمشغل ناقل الحركة ومرفق الآلية ، من خلال ربط الجزء النشط ومصدر القيادة والغطاء بحلقة واحدة في الحلقة الداخلية والخارجية لمحمل الدوران ، بينما تكون الحلقة الأخرى بمثابة مشغل ناقل الحركة و قاعدة التوصيل لأجزاء العمل المدفوعة.بهذه الطريقة ، باستخدام خصائص محمل الدوران كموصل دوار بالكامل لتكوين قوة المحرك وأجزاء المحرك الرئيسية بشكل فعال ، مما يجعلها مجموعة من وظائف الدوران والتباطؤ والقيادة وفي نفس الوقت بهيكل بسيط وعموم نوع آلية نقل التباطؤ من سهولة التصنيع والصيانة.
نظرًا للتكامل العالي لمحرك الأقراص الكبير ، لا يتعين على المستخدم شراء وتصنيع كل ملحق من محرك الأقراص الكبيرة واحدًا تلو الآخر ، كما يقلل إلى حد ما من عملية التحضير في بداية إنتاج المنتج ، وبالتالي يتحسن بشكل كبير إنتاجية العمل.بالمقارنة مع ناقل الحركة التقليدي ، يمكن أن تحصل الترس الدودي على نسبة تباطؤ كبيرة نسبيًا ، وفي بعض الحالات ، يتم التخلص من مكونات المخفض ، وذلك لتقليل تكاليف الشراء للعملاء ، وأيضًا تقليل معدل توليد الأعطال لمحرك الأقراص بشكل كبير.
محرك DC بدون فرشات
البيانات الفنية لمحركات الأقراص SE Slew
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
السيارات والعتاد
تخصيص
الجهد: 24VDC
لا يوجد تيار تحميل: 0.6A (كحد أقصى)
سرعة الخرج بدون تحميل: 3.2 دورة في الدقيقة
لا توجد سرعة تحميل: 1300 دورة في الدقيقة
السرعة المقدرة: 2 دورة في الدقيقة
عزم الدوران المقدر: 43 نيوتن متر
دالعزم الأقصى 48 نيوتن متر
التصنيف الحالي: 1.8A (حد أقصى)
فئة IP: IP55
الوزن: 2000 جرام
الربط الكهربائي:
1. أحمر سميك: موتور +
2. أسود سميك: محرك -
3. أصفر أخضر: GND
4. رقيق أصفر: قاعة ب
5. رقيقة حمراء: قاعة + 5V
6. رقيقة سوداء: قاعة GND
7. رقيقة الخضراء: القاعة أ
سؤال وجواب
1. كيف أختار؟
يرجى تحديد حجم قطر العجلة والعرض والجهد والقوة وسرعة عدم التحميل للمحركات المطلوبة.
2. هل يمكنني أخذ عينات لاختبار الجودة والسوق مقدمًا؟
بالتأكيد ، مرحبًا بكم في أخذ عينات لاختبار الجودة والخدمة.
3. ما هي التكلفة الإجمالية للعينات؟
التكلفة الإجمالية للعينة = تكلفة العينة + الشحن
سنقدم لك أفضل تكلفة شحن بعد اختيار محركات التروس المناسبة
4. كيف تقوم بشحن العينات؟
بالنظر إلى كمية العينة ليست كبيرة ، نحن ندعم عينات السفن بواسطة EMS أو TNT أو Fedex
5. ما هو الحد الأدنى لكمية الطلب الخاص بك؟10 مجموعات بعد تأكيد العينات
6. ما وقتك التسليم ؟؟
للعينات القياسية: في غضون 7 أيام ؛لأوامر الدُفعات: في غضون 25 يومًا.
