| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 قطعة |
| السعر: | USD 100~200/ pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

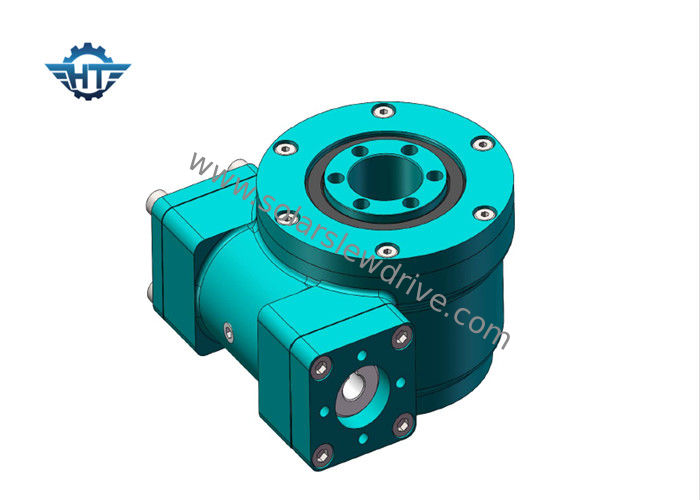

محمل الدوران الصغير SE1 مصنعي محرك حلقة الدوران ، 50 مليون ، مادة 42 كرمو لأجهزة تعقب الطاقة الشمسية
وصف
عادة ما يتكون جهاز محمل الدوران الصغير من دودة ، وحلقة دوران ، ومبيت ، ومحرك ، وما شابه.نظرًا لأن المكونات الأساسية تدور حول محامل ، يمكنها في نفس الوقت تحمل القوى المحورية والقوى الشعاعية ولحظات الإمالة.مقارنة بمنتجات محرك slew التقليدية ، فإن محركنا الكبير سهل التركيب ، وسهل الصيانة ، ويوفر مساحة التثبيت.يمكن استخدام المنتج على نطاق واسع في آلات البناء ومجالات الطاقة الجديدة مثل الشاحنات المسطحة الثقيلة ، ورافعات الحاويات ، والرافعات المثبتة على الشاحنات ، ومركبات العمل الجوية ، وأنظمة توليد الطاقة الشمسية.
المعالجة الحرارية لمحرك الدوران الصغير
المعالجة الحرارية لمجرى المياه: يتم إخماد المجاري المائية لمحمل الدوران بالحث السطحي ، ويتم ضمان صلابة التبريد في HRC 55-62 ، والتي يمكن أن تحقق عمقًا كافيًا للطبقة الصلبة.
المعالجة الحرارية للعتاد: نظرًا للحاجة إلى نقل القوة ، عادةً ما يكون لإحدى حلقات الدوران أسنان.عادة ما يتم تطبيع حالة المعالجة الحرارية للمعدات أو تلطيفها.يمكن أيضًا إخماد سطح السن وفقًا لمتطلبات المستخدم.تتراوح صلابة التبريد بين 50 و 60 HRC ويمكن ضمان العمق الكافي.يمكن تقسيم التبريد التروس إلى تبريد كامل للأسنان وتصلب تحريض الأسنان الفردي حسب التطبيق.يمكن تقسيم التصلب الحثي أحادي السن إلى تبريد جذر الأسنان وتبريد سطح الأسنان.
معلومات تقنية
| محرك SE1 عدد كبير | بيانات المحرك | ||
| تصنيف عزم الدوران | 384 نيوتن | الفولطية | 24 فولت تيار مستمر |
| تصنيف سريع | 0.06 دورة في الدقيقة | التصنيف الحالي | <8 أ |
| أقصى انتاج | عزم الدوران (3 ثوان) 460 نيوتن متر | انتاج الطاقة | 25 واط |
| نسبة | 32: 1 | تصنيف سريع | 2 دورة في الدقيقة |
| درجة حرارة | -30 ~ 80 ℃ | طول السلك | 1 متر |
أبعاد
البيانات الفنية لمحرك الدوران سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
المعالجة الحرارية لمجرى الهواء الصغير لمحمل الدوران: يتم إخماد المجاري المائية لمحمل الدوران السطحي بالحث ، ويتم ضمان صلابة التبريد عند HRC 55-62 ، والتي يمكن أن تحقق عمقًا كافيًا للطبقة المقواة.
