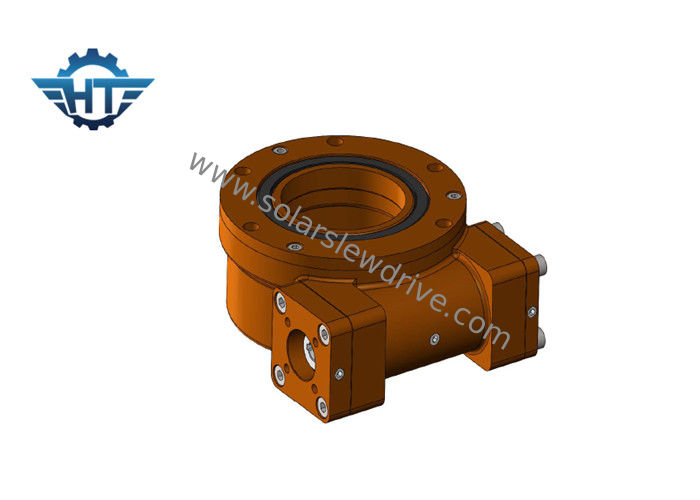

SE VE SDE Worm Gear Slew Drive يستخدم في نظام تتبع الطاقة الشمسية لزيادة ربحية الكهرباء

SE VE SDE Worm Gear Slew Drive يستخدم في نظام تتبع الطاقة الشمسية لزيادة ربحية الكهرباء

  • SE VE SDE Worm Gear Slew Drive يستخدم في نظام تتبع الطاقة الشمسية لزيادة ربحية الكهرباء
  • SE VE SDE Worm Gear Slew Drive يستخدم في نظام تتبع الطاقة الشمسية لزيادة ربحية الكهرباء
SE VE SDE Worm Gear Slew Drive يستخدم في نظام تتبع الطاقة الشمسية لزيادة ربحية الكهرباء
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: HT-23
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 100~1100/ pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 2000 شهريا
اتصل
مفصلة وصف المنتج
اكتب: محرك الدوران مواد: 42CrMo أو 50Mn
ضمان: 3 ~ 10 سنوات بحجم: 3 بوصة إلى 25 بوصة
تطبيق: تعقب الطاقة الشمسية الصناعية اللون: مطلوب الزبون
محرك: AC أو DC أو Hydarulic موقع التركيب: حقل مفتوح
خاصية: آمن الحماية: IP66
تسليط الضوء:

محرك الدوران لنظام التتبع الشمسي

,

محرك الدوران لتعقب الطاقة الشمسية

SE ، VE ، SDE Worm Gear Slew Drive المستخدمة في نظام تتبع الطاقة الشمسية لزيادة الربحية





وصف



نوع نظام تتبع الطاقة الشمسية

1) الميل الأمثل ثابت

في خطوط العرض المنخفضة ، تكون الزيادة في توليد الكهرباء ضئيلة بسبب انخفاض الميل الأمثل (كما هو الحال في 8 درجات ، لا توجد زيادة تقريبًا) ؛عند خطوط العرض العالية ، يكون الميل الأمثل كبيرًا وكمية الكهرباء المولدة أعلى بكثير (على سبيل المثال ، بحوالي 25٪ عند 50 درجة)

2) محور واحد مسطح

إنه يتتبع تغير زاوية الحادث خلال يوم من الشمس ، ومعدل الزيادة في توليد الكهرباء عند خطوط العرض المنخفضة أفضل بكثير من معدل خطوط العرض العالية.من المعتقد بشكل عام أن تتبع المحور الفردي المسطح أكثر ملاءمة لاستخدام خطوط العرض الأقل من 30 درجة.

3) محور واحد مائل

إنه أكثر ملاءمة لخطوط العرض العالية.

4) تتبع المحور المزدوج

من الواضح أن هذا النهج هو الأعلى في الزيادة في توليد الكهرباء بسبب تتبع التغيرات في زاوية سقوط الشمس خلال يوم وفي غضون عام.

5) ثابت قابل للتعديل

يعتمد هذا النوع على تغيير زاوية السقوط خلال عام من الشمس لضبط ميل القوس ، وبالتالي تحقيق زيادة في توليد الطاقة

يتمثل الاختلاف الأساسي بين طرق التركيب المختلفة في الاختلاف في توليد الطاقة الذي تجلبه.بالطبع ، ستكون هناك اختلافات في الاستثمار الأولي وتكاليف الصيانة التشغيلية.

تعتبر مخفضات الكواكب مثالية للتطبيقات التي تتطلب عزم دوران عاليًا في عبوة صغيرة وعمود إخراج مع محاذاة محورية

SE VE SDE Worm Gear Slew Drive يستخدم في نظام تتبع الطاقة الشمسية لزيادة ربحية الكهرباء 0



معلومات تقنية



معلمات أداء نموذج VE
نموذج عزم الدوران الناتج المقدر (نانومتر) عقد عزم الدوران (نيوتن متر) عزم الدوران (نانومتر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) نسبة الدقة (درجة) دقة IP القفل الذاتي الوزن (كجم)
3 بوصة 600 1800 1500 22 15 31: 1 40٪ ≤0.10 66 نعم 12 كجم
5 " 800 9200 5000 16 27 37: 1 40٪ ≤0.10 66 نعم 18 كجم
7 بوصة 1750 13200 7000 34 58 57: 1 40٪ ≤0.10 66 نعم 32 كجم
8 بوصة 2250 20400 11200 50 80 51: 1 40٪ ≤0.10 66 نعم 28 كجم
9 بوصة 4300 30800 16000 60 130 61: 1 40٪ ≤0.10 66 نعم 52 كجم
12 بوصة 5600 40560 25000 77 190 78: 1 40٪ ≤0.10 66 نعم 65 كجم
14 بوصة 6750 44200 48000 110 230 85: 1 40٪ ≤0.10 66 نعم 88 كجم
17 بوصة 9460 53040 67000 142 390 102: 1 40٪ ≤0.10 66 نعم 135 كجم
21 بوصة 16000 65000 89000 337 640 125: 1 40٪ ≤0.10 66 نعم 192 كجم
25 بوصة 21450 89000 112000 476 950 150: 1 40٪ ≤0.10 66 نعم 251 كجم





معلمات أداء نموذج SDE
نموذج عزم الدوران الناتج المقدر (نانومتر) عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) نسبة كفاءة الدقة (درجة) IP القفل الذاتي الوزن (كجم)
3 بوصة 600 1500 5800 10 15 31: 1 40٪ ≤0.10 66 نعم 25 كجم
5 " 800 6000 9200 16 27 37: 1 40٪ ≤0.10 66 نعم 34 كجم
7 بوصة 2000 7500 13200 34 58 57: 1 40٪ ≤0.10 66 نعم 56 كجم
9 بوصة 4300 16000 27200 60 130 61: 1 40٪ ≤0.10 66 نعم 92 كجم
12 بوصة 5800 25000 40560 77 190 78: 1 40٪ ≤0.10 66 نعم 160 كجم
14 بوصة 6750 48000 44200 110 230 85: 1 40٪ ≤0.10 66 نعم 224 كجم
17 بوصة 9460 67000 53040 142 390 102: 1 40٪ ≤0.10 66 نعم 320 كجم
21 بوصة 16000 89000 65000 337 640 125: 1 40٪ ≤0.10 66 نعم 492 كجم
25 بوصة 21450 112000 89000 476 950 150: 1 40٪ ≤0.10 66 نعم 705 كجم





معلمات أداء طراز SE
نموذج عزم الدوران الناتج المقدر (نانومتر) عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) نسبة كفاءة الدقة (درجة) IP القفل الذاتي الوزن (كجم)
1 بوصة 400 1000 1800 22 12 32: 1 40٪ ≤0.10 66 نعم 6
3 بوصة 600 1500 3000 30 16 31: 1 40٪ ≤0.10 66 نعم 8
5 " 800 6000 9200 68 27 37: 1 40٪ ≤0.10 66 نعم 12
7 بوصة 2000 13500 13200 132 58 57: 1 40٪ ≤0.10 66 نعم 21
9 بوصة 4400 45000 30800 340 130 61: 1 40٪ ≤0.10 66 نعم 49
12 بوصة 5800 54400 40560 480 190 78: 1 40٪ ≤0.10 66 نعم 61
14 بوصة 6550 68000 54200 680 230 85: 1 40٪ ≤0.10 66 نعم 63
17 بوصة 9400 135600 65040 980 390 102: 1 40٪ ≤0.10 66 نعم 105
21 بوصة 16000 203400 81000 1600 640 125: 1 40٪ ≤0.10 66 نعم 149
25 بوصة 21000 271160 89000 2400 950 150: 1 40٪ ≤0.10 66 نعم

204
