مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE ، VE ، SDE |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مكان المنشأ: | تشانغتشو، الصين | إصدار الشهادات: | ISO, CE |
---|---|---|---|
حماية ميزة: | متضمّن | ضمان: | 3 ~ 10 سنوات |
بحجم: | 3 بوصة إلى 25 بوصة | تطبيق: | الصناعية ، تعقب الطاقة الشمسية |
تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك الدوران لتعقب الطاقة الشمسية |
SE ، VE ، SDE محرك صغير ذو عدد كبير مع دودة مظروف وأداة حلزونية لتحقيق اتصال متعدد الأسنان
وصف
من أجل تحقيق وظيفة التتبع لنظام التتبع الشمسي ، هناك حاجة إلى مجموعة من النظام الميكانيكي لقيادة لوحة الطاقة الشمسية الضوئية بحيث تدور باستخدام مسار الطاقة الشمسية. في الوقت نفسه ، يجب أن يلبي نظام التتبع الكهروضوئي الخواص الميكانيكية لسرعة الرياح لنظام القوس التقليدي ، وأن يحتوي أيضًا على عزم دوران ناتج معين لمقاومة مقاومة الرياح المقابلة ، وذلك لتحقيق التشغيل الديناميكي للقوس الكهروضوئي و تعقب تحت سرعة الرياح معينة. محرك عدد كبير هو خيار جيد.
عدد كبير محرك
يعد محرك الدوران أحد محركات الطاقة الشائعة الاستخدام لتتبع نظام التتبع الكهروضوئي ، وتتمثل ميزاته الرئيسية في هيكل مدمج ؛ يمكنها تحمل أحمال شعاعية ومحورية معينة ، بالإضافة إلى قلب عزم الدوران ، ولكن يمكنها أيضًا نقل عزم دوران كبير ، ونسبة تباطؤ ، وما إلى ذلك.
مخفض تروس دودة المغلف ، ويشمل هيكلها دودة المغلف ، حلقة / تروس الدوران والقاعدة.
تتكون القاعدة من قشرة محور وحلقة مقعد ، وقذيفة العمود متصلة بحلقة المقعد ، ويكون خط محور قشرة المحور وخط محور حلقة المقعد متعامدين مع بعضهما البعض في الموقع المكاني ، والمغلف جهاز دودة في قذيفة رمح من القاعدة.
تشتمل محمل الدوران على حلقة داخلية ، حلقة تروس خارجية وكرة أو بكرة فولاذية مدمجة بين الحلقة الداخلية والخاتم الخارجي ، وهي مثبتة في أحد طرفي حلقة المقعد ويتم ربط حلقة التروس الخارجية مع مغلف دودة.

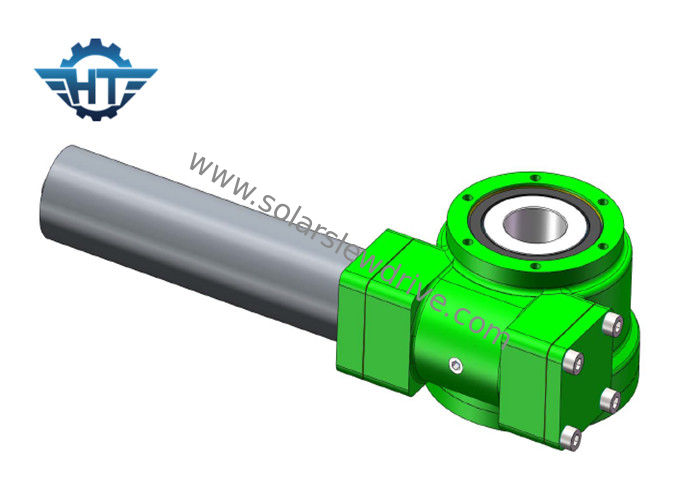

صورة المنتج
معلومات تقنية
معلمات الأداء طراز VE | |||||||||||
نموذج | عزم الدوران الناتج (Nm) | عقد عزم الدوران (نانومتر) | TiltingTorque (Nm) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نسبة | الدقة (درجة) | الاحكام | IP | الذاتي قفل | الوزن (كلغ) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 12kg و |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 18KG |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 28KG |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 52KG |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 65KG |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 88 كجم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 135 كجم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 192 كجم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | .10.1 0 | 66 | نعم فعلا | 251 كجم |
