مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | SE7 | نسبة والعتاد: | 57: 1 |
---|---|---|---|
كفاءة: | 40٪ | اللون: | RAL 9006 أو حسب الطلب |
تطبيق: | تعقب الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
سائق: | محرك 220VAC / 380VAC / 24VDC | ضمان: | 5 ~ 10 سنوات |
شهادة: | ISO9001 ، م | موقع التركيب: | الحقل المفتوح أو السطح العلوي |
خاصية: | آمن وسهل التركيب وعمر طويل | اعمال صيانة: | مجانا |
تسليط الضوء: | دودة العتاد محرك عدد كبير,والعتاد حلقة الدوران |

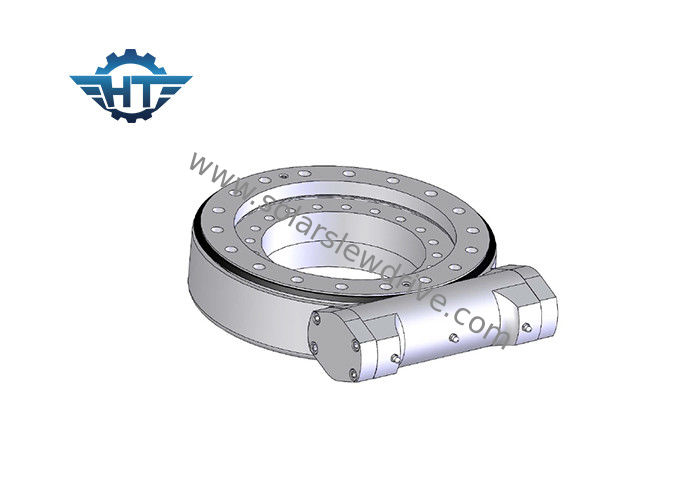

مسحوق الطلاء دودة Slew Drive علبة التروس مع نسبة التروس 57 لنظام تتبع الطاقة الشمسية
وصف
معلومات حول Slew Drives - كيفية اختيار محرك عدد مناسب
هناك العديد من أنواع محركات الأقراص الكبيرة ، والتي يمكن اختيارها مع مراعاة العوامل التالية.
1. سعة التحميل والاتجاه والخصائص: محرك الدوران مناسب لتحمل الأحمال الخفيفة ، ومحامل الأسطوانة مناسبة للأحمال الثقيلة وأحمال التصادم.عندما يكون المحمل المتداول خاضعًا للحمل المحوري النقي ، يتم تحديد محمل الدفع بشكل عام ، وعندما يكون المحمل المتداول خاضعًا لحمل شعاعي نقي ، يتم تحديد محمل الكرة ذو الأخدود العميق أو محمل الأسطوانة الأسطوانية القصيرة بشكل عام ، وعندما يكون الجهاز الدوار تتعرض لحمل شعاعي نقي ، وهناك أيضًا حمل محوري صغير ، يمكنك اختيار محمل كروي ذو أخدود عميق ، ومحمل كروي ملامس زاوي ، ومحامل أسطوانية مدببة وكرات تمركز أو محامل أسطوانية.عندما يكون الحمل المحوري كبيرًا ، يمكن اختيار زاوية التلامس للمحامل الكروية ذات التلامس الزاوي ومحامل الأسطوانة المخروطية ، أو استخدام محامل الجاذبية ومحامل الدفع مجتمعة ، والتي تكون مناسبة بشكل خاص للأحمال المحورية العالية للغاية أو المتطلبات الخاصة ذات المحاور الكبيرة الاستعلاء.
2. السرعة المسموح بها: بالنسبة لأنواع محركات الأقراص المختلفة ، بشكل عام ، فإن المحامل ذات الاحتكاك الصغير وسعة التسخين المنخفضة مناسبة للسرعات العالية.يجب أن يسعى التصميم إلى أن تعمل المحامل الدوارة في ظروف أقل من سرعة الدوران القصوى.
3. الصلابة: عندما تتحمل محامل وحدة القيادة الكبيرة الحمولة ، ستنتج حلقة المحمل ومكان التلامس للجسم المتداول تشوهًا مرنًا ، وتكون كمية التشوه متناسبة مع الحمل ، وتحدد نسبته حجم صلابة المحمل.يمكن تحسين صلابة المحمل بشكل عام عن طريق التشديد المسبق للمحمل.بالإضافة إلى ذلك ، في تصميم دعم المحمل ، يمكن أيضًا أن يحسن الجمع بين المحامل وترتيبها من صلابة دعم المحمل.
4. ضبط الأداء وخطأ التثبيت: بعد تحميل المحمل في موضع العمل ، سينتج سوء التركيب والموضع بسبب أخطاء التصنيع.في هذا الوقت ، بسبب الصيد بالعمود والتمدد الحراري وأسباب أخرى ، يتحمل المحمل الكثير من الأحمال ، مما يتسبب في أضرار مبكرة.يمكن لمحامل التمركز التلقائي التغلب على العيوب الناتجة عن أخطاء التثبيت من تلقاء نفسها ، وبالتالي فهي مناسبة لمثل هذه الاستخدامات.
5. تركيب وتفكيك محرك الدوران: محامل أسطوانية مستدقة ، محامل أسطوانية ومحامل أسطوانية مستدقة ، إلخ ، تنتمي إلى الحلقة الداخلية والخارجية ويمكن فصل أنواع المحامل (أي ما يسمى بالمحامل المنفصلة) ، سهلة التركيب والتفكيك .
جدول أداء SE14
نموذج | محرك دودة 14 بوصة أفقي |
نسبة | 85: 1 |
الصف IP | IP66 |
تصنيف عزم الدوران الناتج | 44 كيلو نيوتن متر |
إمالة عزم الدوران | 135 كيلو نيوتن متر |
الحمل المحوري | 680 كيلو نيوتن |
تحميل شعاعي | 230 كيلو نيوتن |
عقد العزم | 68 كيلو نيوتن متر |
كفاءة | 40٪ |
الاحكام | ≤0.1 درجة |
القفل الذاتي | نعم |
وزن | 62 كجم |
درجة حرارة العمل | -30 درجة مئوية + 120 درجة مئوية |
مجال التقديم
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
خدماتنا
يوجد أكثر من 10 أحجام مختلفة ، تبدأ من حجم 3 إلى 25 بوصة ، من بينها 5 "و 7" و 9 "12" و 14 "و 17" و 19 "و 21". في أنظمة التتبع الشمسي (PV و CPV و HCPV و heliostat) والمركبات العادية ، مثل الرافعات البشرية ورافعات الشاحنات ، وكذلك المركبات المعيارية.
