| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

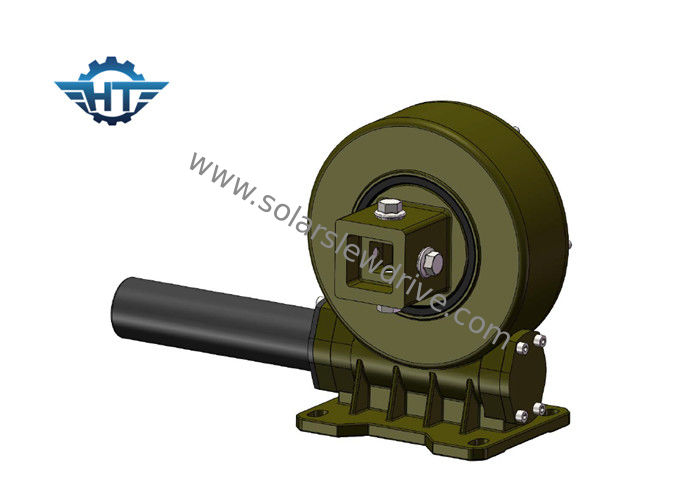

VE9 IP66 عمودي محرك علبة التروس مع أنبوب إخراج مربع لنظام تتبع الطاقة الشمسية
وصف
نظام محرك دودة الدوران هو وحدة شيدت بشكل مضغوط وتتكون من حلقة الدوران ، ولوحة القاعدة والدودة. توفر هذه الوحدة مزايا حلقة الدوران والديدان في وحدة واحدة.
إنها مناسبة للتطبيقات التي تتطلب الدوران البطيء مع حركة مستمرة أو دورية قادرة على التعامل مع الأحمال المركبة. المنتج ذو أبعاد قياسية لإقران محرك كهربائي أو هيدروليكي وكذلك توصيل نظام كامل بالمعدات.
نظرًا للاكتناز والصلابة العالية والمزايا الأخرى المذكورة ، يتم استخدام نظام محرك الدودة في معدات مختلفة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية على مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات الكبيرة ناقلات البوابة البحرية.
معلومات تقنية
| نموذج: | VE9 | مكان المنشأ | تشانغتشو، الصين |
| علامة تجارية | HANGTUO | نوع | مغلق |
| مواد | 42CrMo، 50Mn | عزم الدوران الناتج | 4300 نانومتر |
| إمالة لحظة عزم الدوران | 16 كيلو نيوتن متر | عقد العزم | 27 كيلو نيوتن متر |
| ثابت التقييم المحوري | 60 كيلو نيوتن | ثابت تصنيف شعاعي | 130 كيلو نيوتن |
| الديناميكي المحوري التقييم | 30 كيلو نيوتن | الديناميكي شعاعي التقييم | 65 كيلو نيوتن |
| نسبة والعتاد | 37: 1 | نجاعة | 40٪ |
VE عدد كبير محرك البيانات الفنية
| نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | الاحكام | الذاتي قفل | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم فعلا | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم فعلا | 13KG |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم فعلا | 18KG |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم فعلا | 28KG |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم فعلا | 35KG |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم فعلا | 51KG |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم فعلا | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم فعلا | 78 كجم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم فعلا | 105 كجم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم فعلا | 185 كجم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم فعلا | 244 كجم |
مزايا
1. الدوران ± 60 درجة ، حد إيقاف ثابت / ثابت داخل محرك الأقراص في حالة فشل البرنامج في التحكم
2. اتصال محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري ضبط خلوص التروس. تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. استخدام الفضاء الرشيد
6. العتاد هو تأمين الذاتي. لذلك الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة لبدء وإيقاف
