| Brand Name: | HangTuo |
| Model Number: | SE3 |
| MOQ: | 1 قطعة |
| السعر: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

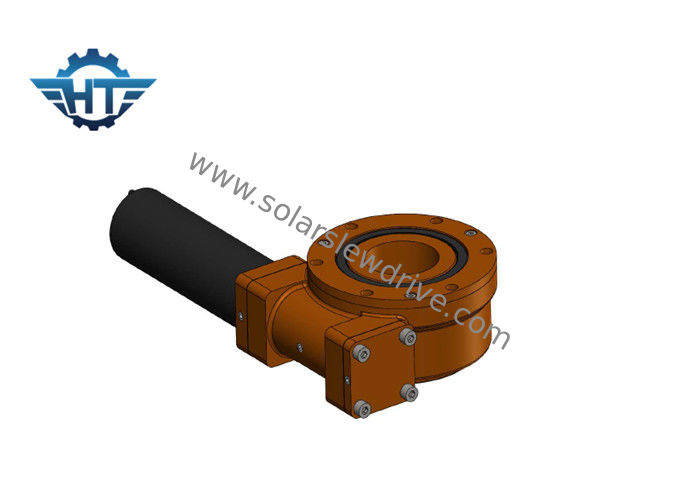

3 بوصة IP66 محرك عدد كبير مع 24VDC الكواكب والعتاد المحرك لنظام تتبع الشمسية مائلة
وصف
نظام القيادة الكبيرة هو وحدة مدمجة تتكون من دودة ، ترس ، قاعدة ، منزل ، محامل وغيرها من الملحقات. توفر هذه الوحدة مزايا الترس والديدان في وحدة واحدة.
توفر محركات الأقراص SE الخاصة بنا غلافًا مصنّفًا IP66 يكمل الحماية تقريبًا من الجزيئات البيئية مثل الغبار والأوساخ والرمال وحتى الماء. تضمن معدات الاختبار التي نقدمها عمر منتجاتنا لمدة 30 عامًا.
معلمات محرك الدوران
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نجاعة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم فعلا | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم فعلا | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم فعلا | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم فعلا | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم فعلا | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم فعلا | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم فعلا | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم فعلا | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم فعلا | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم فعلا | 204 |
يمكن تصميم محركات مختلفة (220VAC ، 380VAC المحركات ، 12VDC ، 24VDC ، 48VDC المحركات ، المحركات المؤازرة والمحركات السائر) وفقا لمتطلبات العملاء.
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لعمود الإخراج بحيث يتم زيادة عزم الدوران الأقصى لصندوق التروس كثيرا.
2. يتم توصيل عجلة الشمس وعجلة الكواكب بواسطة المفتاح الذي يزيد من عزم الدوران الأقصى لصندوق التروس ويطيل العمر الافتراضي.
3. نحن نستخدم معدات حلزونية في مرحلة الإدخال والتي تجعل الضجيج المنخفض يعمل بسلاسة عالية السرعة. حلقة التروس الداخلية مفصولة حتى نتمكن من تحقيق نسبة أكبر وتصميم مرن. توجد علبة التروس والمحرك من خلال إصلاح التماس بواسطة المسمار في محوري مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل الدبوس المتداول داخل عجلة الكواكب. نحن نستخدم طحن دبوس التدحرج بدلاً من انزلاق الطحن ، لذا فإن عمر صندوق التروس أطول.
5. هيكل دعم مزدوج. طحن داخلي على التجويف الداخلي لتروس الكواكب مما يجعل تجويف التجويف الداخلي أقل من 0.003 مم ؛ يعمل بالدرفلة بدلاً من الانزلاق. HRC60 تجريف دقة سطح التروس ؛ إن اعتماد كل هذه التقنيات يضمن التشغيل الفائق والهدوء وعمر افتراضي طويل يصل إلى 10000 ساعة.
الأبعاد
