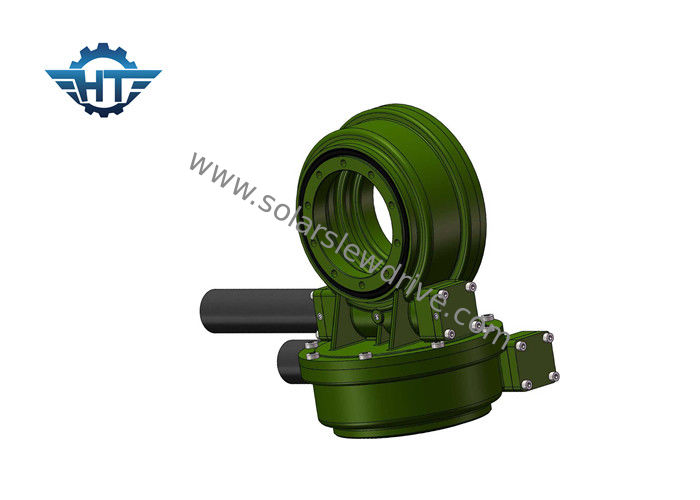

محور الدوران الصغير ذو محرك صغير مع محرك كواكب موجه 24VDC لنظام التتبع الشمسي

محور الدوران الصغير ذو محرك صغير مع محرك كواكب موجه 24VDC لنظام التتبع الشمسي

  • محور الدوران الصغير ذو محرك صغير مع محرك كواكب موجه 24VDC لنظام التتبع الشمسي
  • محور الدوران الصغير ذو محرك صغير مع محرك كواكب موجه 24VDC لنظام التتبع الشمسي
محور الدوران الصغير ذو محرك صغير مع محرك كواكب موجه 24VDC لنظام التتبع الشمسي
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: SDE7 "
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 280~504 / pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 2000 شهريا
اتصل
مفصلة وصف المنتج
مواد: 50Mn، 42CrMo نموذج: SDE7 "
نسبة التروس: 57: 1 مصنّف إنتاج عزم ليّ: 2000 نانومتر
عقد العزم: 13500 نيوتن متر يميّل عزم ليّ: 13200 نيوتن متر
نجاعة: 40 في المائة لون معياريّ: RAL 9006
تحميل محوري: 34 كيلو نيوتن تحميل شعاعي: 58 كيلو نيوتن
تسليط الضوء:

,

,

solar slew drive

محور الدوران الصغير ذو محرك صغير مع محرك كواكب موجه 24VDC لنظام التتبع الشمسي

وصف

توفر محركات الدوران Hangtuo نسبة كبيرة في مرحلة واحدة من التروس ، وهي مثالية للوزن مقابل الأداء. يتم تجميع المحامل والتروس في هيكل منخفض ، يحافظ على نفسه ، وجاهز للتثبيت ، مما يمكّن المنتج من الاستجابة لجميع القوى المحورية والشعاعية ، وينتج عن ذلك لحظات إمالة تم إنشاؤها في أكثر التطبيقات تحديا. تتميز هذه المنتجات عالية التكيف أيضًا بمقاومة قوية للصدمات وأداء طويل العمر وتدوير سلس وحماية ضد الحمل وخيارات قيادة محكمة الغلق. جميع المزايا التقنية ، جنبًا إلى جنب مع معايير الجودة الرائدة في الصناعة ، تجعل من منتجات Hangtuo المرشحين المثاليين للتطبيقات شديدة الأهمية من حيث الأداء والأداء.

مبدأ عمل محرك الدوران

يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية للحلقة الدورانية للتدوير ؛ يخرج الطوق الخارجي عزم الدوران خلال الحافة ويتم تثبيت الحلقة الداخلية للحلقة الدورانية في الهيكل. محرك الدوران لديه تأمين ذاتي عكسي بسبب محرك دودة التروس بخصائص القفل الذاتي العكسي.


مخطط أداء SDE

نموذج نسبة تصنيف عزم الدوران الناتج إمالة عزم الدوران الحمل المحوري تحميل شعاعي عقد العزم نجاعة الاحكام الذاتي قفل وزن
نانومتر نانومتر كيلو نيوتن كيلو نيوتن نانومتر الدرجة العلمية نعم فعلا كلغ
3 " 31: 1 300 1500 3.6 15 7000 40٪ ≤0.1 نعم فعلا من 21kg
5 " 37: 1 650 5000 16 27 9200 40٪ ≤0.1 نعم فعلا 32kg
7 " 57: 1 1750 7000 34 58 13200 40٪ ≤0.1 نعم فعلا 54kg
9 " 61: 1 4300 16000 60 130 27200 40٪ ≤0.1 نعم فعلا 88kg
12 " 78: 1 5600 25000 77 190 40560 40٪ ≤0.1 نعم فعلا 157 كجم
14 " 85: 1 6750 48000 110 230 44200 40٪ ≤0.1 نعم فعلا 214kg
17 " 102: 1 9460 67000 142 390 53040 40٪ ≤0.1 نعم فعلا 315kg
21 " 125: 1 16000 89000 337 640 65000 40٪ ≤0.1 نعم فعلا 481kg
25 " 150: 1 21450 112000 476 950 89000 40٪ ≤0.1 نعم فعلا 682 كجم


مسرد المعلمات الرئيسية

عزم الدوران القابل للإمالة : عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران. إذا كان qorque الناتج عن الحمل والمسافة أكبر من عزم الدوران القابل للإمالة في الوقت المحدد ، فسيتم قلب محرك الدوران.
تحميل شعاعي: تحميل عمودي على محور الدوران واضعة
الحمل المحوري: تحميل موازية لمحور الدوران
عزم الدوران القابضة: إنه عزم الدوران العكسي. عندما يكون محرك الدوران عكسيًا ، والأجزاء غير تالفة ، يسمى أقصى عزم دوران تم تحقيقه بعقد العزم.
قفل ذاتي: فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران الخلفي ، وبالتالي يسمى القفل الذاتي.

خدمات مخصصة


1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
