| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | 1 قطعة |
| السعر: | USD 398~456/ pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

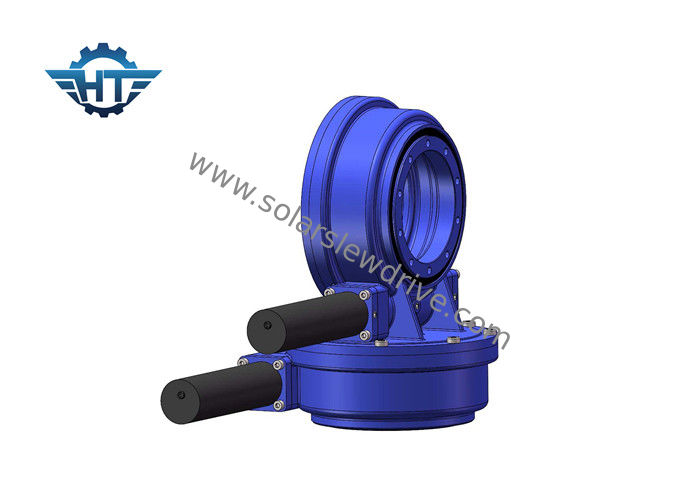

الساعة الرملية دودة IP66 ثنائي محور الدوران محرك للطاقة الشمسية الحرارية ومرآة مكافئ
وصف
النظام الحراري المرتفع بشكل عام له أربعة أنواع:
بشكل عام ، يحتوي توليد الطاقة الحرارية الشمسية على الأنواع الأربعة التالية: الحوض ، البرج ، الطبق (القرص) ، والفريسنل.
حوض
يسمى نظام توليد الطاقة الشمسية الحرارية من نوع الحوض الصغير نظام توليد الطاقة الحرارية الشمسية بالطاقة الشمسية. يتم تجميع مجمعات تركيز القطع المكافئة من نوع الحوض بشكل متوازي وبالتوازي مع ذلك ، تسخين وسيط العمل ، وتوليد بخار شديد السخونة ، وقيادة مجموعة التوربينات البخارية لتوليد الكهرباء.
برج
في عام 1973 ، حفز اندلاع أزمة النفط في جميع أنحاء العالم البحوث وتطوير تكنولوجيا الطاقة الشمسية. مقارنة بالخلايا الشمسية ، السعر مرتفع والكفاءة منخفضة. كفاءة توليد الطاقة الشمسية الحرارية عالية نسبيا والتكنولوجيا ناضجة نسبيا.
طبق
يعد نظام توليد الطاقة الحرارية الشمسية (المعروف أيضًا باسم الطبق) أول نظام للطاقة الشمسية في العالم. وهي تتألف من مرآة مكافئ يتكون من العديد من المرايا. يتلقى تركيز بارابولويد ويتم تسخين وسط نقل الحرارة في المستقبل. محرك المحرك لتوليد الكهرباء في حوالي 750 ℃.
فريسنل
يشبه مبدأ العمل توليد الطاقة الحرارية الضوئية من نوع الحوض الصغير ، باستثناء أن مكثف هيكل فريسنل يستخدم بدلاً من المرآة. هذا يجعلها غير مكلفة نسبيا ، ولكن يتم تخفيض الكفاءة في المقابل.
نظرًا لأن مثل هذا النظام لديه عدة مرات فقط من التركيز ، فإن جودة بخار الماء الساخن ليست عالية ، بحيث لا تصل كفاءة توليد الطاقة السنوية للنظام بأكمله إلى حوالي 10٪ فقط ؛ ولكن نظرًا للهيكل البسيط للنظام والاستخدام المباشر لوسط نقل الحرارة لتوليد البخار ، فإن تكاليف الإنشاء والصيانة الخاصة به منخفضة أيضًا نسبيًا.
عدد كبير من المحركات المطبقة في برج CSP
| اسم المنتج | محرك الدوران SDE7 مع محركات تروس 43Nm 24Vdc |
| عزم الدوران الناتج | 980 نانومتر ؛ 723 قدمًا |
| أقصى عزم الدوران الناتج | 1938 ميل بحري ؛ 1429 قدمًا |
| إمالة لحظة عزم الدوران | 7000 نانومتر ؛ 5163 قدمًا |
| عقد العزم | 13200 نيوتن متر ؛ 9736 قدمًا |
| ثابت التقييم المحوري | 133.20 كيلو نيوتن 29943 رطل |
| ثابت تصنيف شعاعي | 53 كيلو نيوتن 11977 رطل |
| الديناميكي المحوري التقييم | 31.90 كيلو نيوتن 7171 رطل |
| الديناميكي شعاعي التقييم | 27.91 كيلو نيوتن 6274 رطل |
| البدائل الحركية | 380 فولت / 220 فولت ac موتور. السائر المحركات ؛ فرش السيارات |
| منتجات نمط | محور ثنائي محور واحد CPV / HCPV. صحن شمسي مكافئ. برج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة الصناعية |
جدول الأداء
| نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | الاحكام | الذاتي قفل | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم فعلا | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم فعلا | من 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم فعلا | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم فعلا | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم فعلا | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم فعلا | 157 كجم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم فعلا | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم فعلا | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم فعلا | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم فعلا | 682 كجم |
المميزات
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2 . يلف محرك الدودة في الداخل
3 . ملامسة الأسنان المتعددة لضمان الحمل العالي
4 . وظيفة القفل الذاتي
Applicatons
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
