مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 398~456/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | SDE7 " | نسبة التروس: | 57: 1 |
---|---|---|---|
عزم الدوران الناتج: | 2000 نانومتر | عقد العزم: | 13200 نيوتن متر |
يميّل عزم ليّ: | 7500 نانومتر | نجاعة: | 40 في المائة |
اللون: | سيفر جراي | وزن: | 56 كجم |
تسليط الضوء: | محرك الدوران الدائري,محرك دودة المحرك |

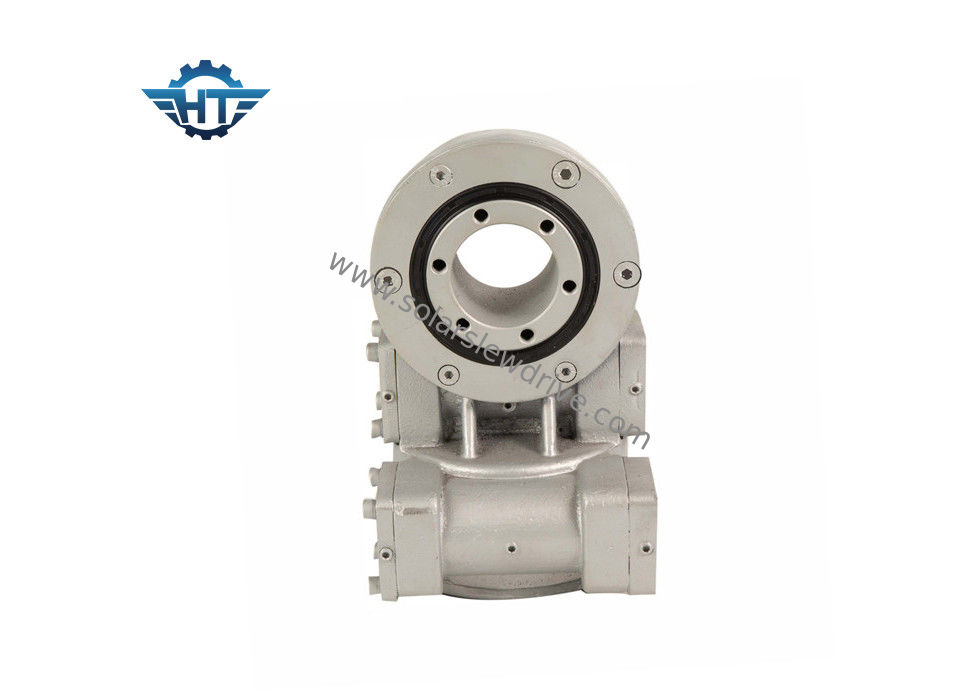

دودة العتاد المزدوج محور الدوران حملة مع اتصال الأسنان جيدة ومحرك 24V لتتبع الطاقة الشمسية
وصف
إن أكثر تطبيقات محركات الدوران شيوعًا لمحركات الدوران ذات المحور المزدوج هي أجهزة التتبع الشمسي ثنائية المحور ، مثل طائرات الهليوستات والطاقة الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو أجهزة الرادار. وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد موضع الذراع الآلية ومعدات المرحلة.
محرك الدوران الشمسي ذو المحور المزدوج هو الحل الأمثل في تطبيقات التتبع الشمسي ثنائية المحور.
محرك الدوران ذو المحور المزدوج لديه ثلاثة أنواع من الحلول مع محركات الدوران:
بشكل عام ، من أجل بنية القوس السهلة ، سيكون محرك الأقراص ذات السعة الكبيرة الحل الأمثل ، لكن الاثنين الآخرين يتمتعان بشعبية كبيرة.
عدد كبير من المحركات المطبقة في الكهروضوئية
اسم المنتج | محرك الدوران SDE7 |
عزم الدوران الناتج | 980 نانومتر ؛ 723 قدمًا |
أقصى عزم الدوران الناتج | 1938 ميل بحري ؛ 1429 قدمًا |
إمالة لحظة عزم الدوران | 7000 نانومتر ؛ 5163 قدمًا |
عقد العزم | 13200 نيوتن متر ؛ 9736 قدمًا |
ثابت التقييم المحوري | 133.20 كيلو نيوتن 29943 رطل |
ثابت تصنيف شعاعي | 53 كيلو نيوتن 11977 رطل |
الديناميكي المحوري التقييم | 31.90 كيلو نيوتن 7171 رطل |
الديناميكي شعاعي التقييم | 27.91 كيلو نيوتن 6274 رطل |
البدائل الحركية | محرك 12V / 24V ؛ السائر المحركات ؛ فرش السيارات |
منتجات نمط | محور ثنائي محور واحد CPV / HCPV. صحن شمسي مكافئ. برج الطاقة الشمسية |
ميزة التطبيق | نظام التتبع الشمسي ، الآلات الصناعية |
نظام الطاقة الشمسية متر مربع | 30 ㎡ |
جدول أداء سلسلة SDE
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 |
المميزات
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2 . يلف محرك الدودة في الداخل
3 . ملامسة الأسنان المتعددة لضمان الحمل العالي
4 . وظيفة القفل الذاتي
Applicatons
