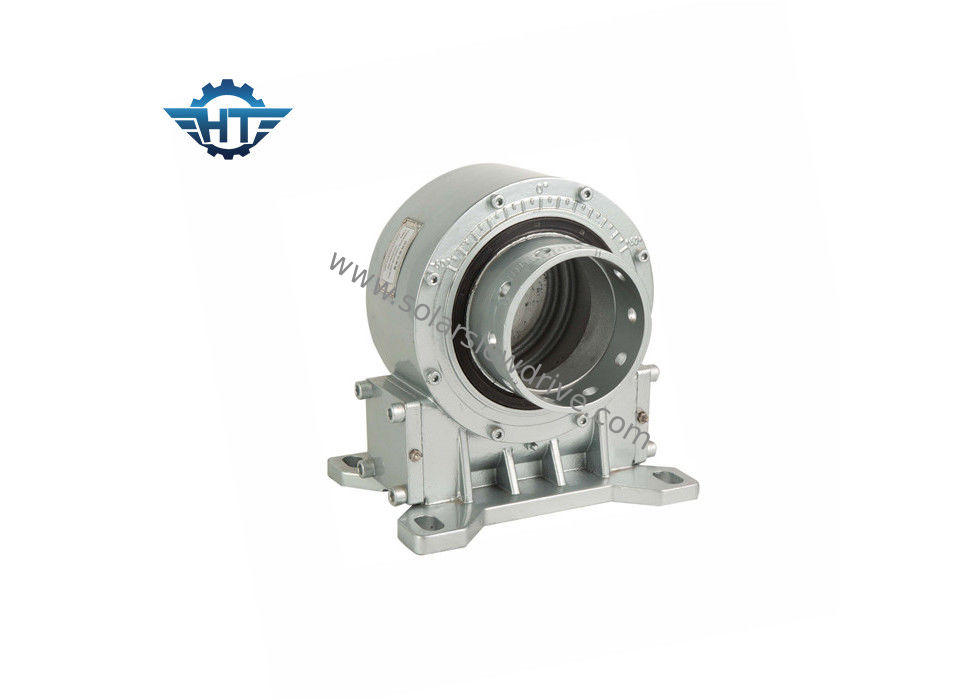

VE9 أحادية المحور IP66 Solar Slew Drive علبة التروس ، صيانة مجانية لأجهزة التعقب الشمسية الأفقية

VE9 أحادية المحور IP66 Solar Slew Drive علبة التروس ، صيانة مجانية لأجهزة التعقب الشمسية الأفقية

  • VE9 أحادية المحور IP66 Solar Slew Drive علبة التروس ، صيانة مجانية لأجهزة التعقب الشمسية الأفقية
  • VE9 أحادية المحور IP66 Solar Slew Drive علبة التروس ، صيانة مجانية لأجهزة التعقب الشمسية الأفقية
VE9 أحادية المحور IP66 Solar Slew Drive علبة التروس ، صيانة مجانية لأجهزة التعقب الشمسية الأفقية
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: VE
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 360/ pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 500 في الشهر
اتصل
مفصلة وصف المنتج
اسم العلامة التجارية: Hangtuo مواد: 50 مليون ، 42 كرمو
نموذج: نوع عمودي شهادة: ISO9001 ، م
محرك: 12/24 فولت تيار مستمر اعمال صيانة: مجانا
اللون: كما طلب قفل ذاتي: نعم
تسليط الضوء:

دودة العتاد محرك عدد كبير

,

والعتاد حلقة الدوران

VE9 أحادية المحور IP66 Solar Slew Drive علبة التروس ، صيانة مجانية لأجهزة التعقب الشمسية الأفقية



وصف



تسليم يمكن الاعتماد عليه - يتم شحن معظم الطلبات في غضون 15 يومًا أو أقل

الدعم الفني - المهندسين على أهبة الاستعداد للمساعدة

محركات الدوران عالية الجودة بسعر عادل - لدينا مصنعنا الخاص مع المنتجات التي تلبي أو تتجاوز جودة جميع العلامات التجارية الكبرى وسنستخدم طرق الشحن الاقتصادية بناءً على أوامر مختلفة لإبقائك في حدود الميزانية

تعمل عمليات التشغيل والصيانة وخدمات الصيانة على خفض النفقات العامة والرسوم.



ورقة بيانات نوع VE



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) الحمولة الشعاعية (kN) كفاءة القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 1800 22 15 40٪ نعم 12
5 " 37: 1 800 5000 9200 16 27 40٪ نعم 18
7 بوصة 57: 1 1750 7000 13200 34 58 40٪ نعم 32
8 بوصة 51: 1 2250 11200 20400 50 80 40٪ نعم 28
9 " 61: 1 2250 16000 30800 60 130 40٪ نعم 52
12 بوصة 78: 1 4300 25000 40560 77 190 40٪ نعم 65
14 بوصة 85: 1 5600 48000 44200 110 230 40٪ نعم 88
17 بوصة 102: 1 6750 67000 53040 142 390 40٪ نعم 135
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ نعم 192
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ نعم 251



التركيب



1. التحضير

1.1 تحقق من محرك الأقراص الكبير بحثًا عن الأضرار المادية.

1.2 تنظيف الأسطح الداعمة



2. تصاعد البراغي

بصفتنا شركة مصنعة لعلبة التروس ، فإننا لا نوفر أدوات التثبيت المستخدمة أو نضمنها أو نوصي بها.يرجى توخي الحذر الشديد عند تحديد هذا العنصر الذي سيربط منتجنا بمنتجك.

يجب استخدام الأحجام والأرقام ودرجات الجودة المحددة.

يجب ملاحظة نسبة التماسك (طول المقبض إلى قطر البرغي) من الحد الأدنى .51.5 إلى أقصى ≤2.

يجب ألا يُسمح باستخدام البراغي ذات العمود الملولب بالكامل.

تتأثر وظيفة محرك الدوران ، والعمر ، والمتانة لوصلة الترباس في حالة عدم الامتثال.

استخدم غسالات مسطحة ذات حجم مناسب واختيار قوة لعزم الدوران المشدود بحيث لا يتم تجاوز الضغط البيني المسموح به.

يتم تثبيت مسامير التثبيت في الحالات العادية بشكل مناسب عن طريق التحميل المسبق الصحيح.

ملاحظة: لا يجوز استخدام الحلقات المنقسمة والغسالات المنقسمة وما إلى ذلك.

شد عزم الدوران والتحميلات الأولية لتركيب البراغي.



شد عزم الدوران

تصاعد أبعاد الترباس

صف دراسي

م 6

(1 / 4-20UNC)

م 8

(5 / 16-18UNC)

م 10

(3 / 8-16UNC)

م 12

(7 / 16-14UNC)

م 16

(5 / 8-11UNC)

م 20

(3 / 4-10UNC)

فئة 8.8 10.2 ميل بحري 24.7 ميل بحري 49 ميل بحري 85.5 ميل بحري 212.2 ميل بحري 414 ميل بحري
فئة 10.9 14.3 ميل بحري 34.8 ميل بحري 68.9 ميل بحري 120.2 ميل بحري 298.4 ميل بحري 582.1 ميل بحري
فئة 12.9 17.2 ميل بحري 41.7 ميل بحري 82.7 ميل بحري 144.2 ميل بحري 358.1 ميل بحري

689.5 ميل بحري
