توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE3 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 330~450/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50Mn، 42CrMo | نموذج: | VE3 " |
|---|---|---|---|
| نسبة التروس: | 31: 1 | نجاعة: | 40 في المائة |
| اللون: | RAL 9006 | تطبيق: | نظم تتبع الطاقة الشمسية |
| مكان المنشأ: | تشانغتشو، الصين | سائق: | موتور 24vdc |
| ضمان: | 5 ~ 10 سنوات | شهادة: | ISO9001 ، م |
| تسليط الضوء: | ,,slewing drive for solar tracking system |
||

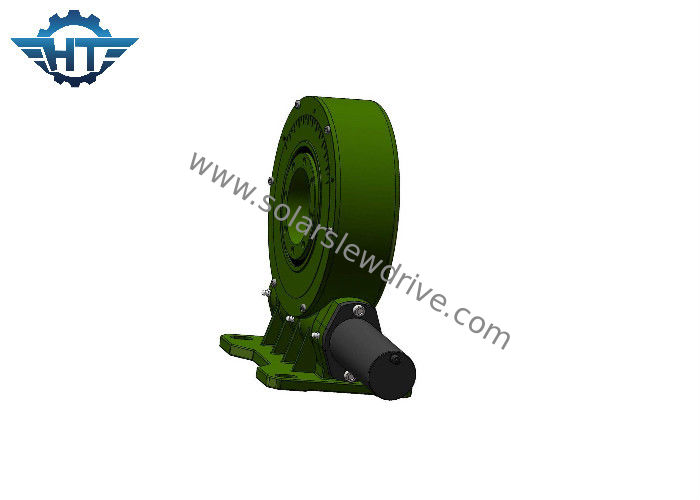

IP66 محرك محور دوار صغير مع عزم دوران قوي لأجهزة تتبع الطاقة الشمسية ذات المحور الواحد
وصف
محرك الدوران ، يسمى أيضًا محرك الدوران وعلبة التروس لأن المكونات الأساسية هي محمل الدوران ورمح الدودة. ويتكون أيضًا من مكونات مساعدة مثل الأختام والسكن والمحرك. كمصدر للطاقة ، يستخدم محرك الدوران محرك تروس كوكبي DC ، محرك تروس AC أو محرك السائر. يستخدم المحرك الهيدروليكي AC بشكل أساسي في آلات البناء كنظام قيادة كهربائي. نظرًا لأن المكون الأساسي هو محرك الدوران الدائري ، يمكن لعلبة التروس الدورانية أن تتحمل بسهولة القوى المحورية والشعاعية.
مبدأ عمل محرك الدوران: يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية من حلقة الدوران للتدوير ؛ تقوم الحلقة الخارجية بإخراج عزم الدوران خلال الحافة ويتم تثبيت الحلقة الداخلية للحلقة الدورانية في الهيكل.
محرك الدوران لديه تأمين ذاتي عكسي بسبب محرك دودة التروس بخصائص القفل الذاتي العكسي. تعمل هذه الميزة على تحسين استقرار عامل التشغيل والسلامة بشكل كبير. مقارنةً بمنتجات التأرجح التقليدية ، فإن علبة تروس الدفع الدوران سهلة التركيب ، سهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
يعد محرك الدوران نوعًا جديدًا من منتجات الدوران ، والتي تسمى عادةً حلقة الدوران ، والتي تتكون عادةً من دودة ، حلقة الدوران ، مبيت ، محرك ومكونات أخرى. نظرًا لأن المكونات الأساسية عبارة عن محامل الدوران ، فيمكنها في نفس الوقت مقاومة القوى المحورية ، والقوى الشعاعية ، ولحظات الانقلاب. مقارنةً بالمنتجات الدوارة التقليدية ، يتميز محرك الدوران الجديد بالتثبيت السهل والصيانة السهلة ودرجة أكبر من مساحة التثبيت.
معلمات الأداء لسلسلة VE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | كفاءة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لعمود الإخراج بحيث يتم زيادة عزم الدوران الأقصى لصندوق التروس كثيرا.
2. يتم توصيل عجلة الشمس وعجلة الكواكب بواسطة المفتاح الذي يزيد من عزم الدوران الأقصى لصندوق التروس ويطيل العمر الافتراضي.
3. نحن نستخدم معدات حلزونية في مرحلة الإدخال والتي تجعل الضجيج المنخفض يعمل بسلاسة عالية السرعة. حلقة التروس الداخلية مفصولة حتى نتمكن من تحقيق نسبة أكبر وتصميم مرن. توجد علبة التروس والمحرك من خلال إصلاح التماس بواسطة المسمار في محوري مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل الدبوس المتداول داخل عجلة الكواكب. نحن نستخدم طحن دبوس التدحرج بدلاً من انزلاق الطحن ، لذا فإن عمر صندوق التروس أطول
5. هيكل دعم مزدوج. طحن داخلي على التجويف الداخلي لتروس الكواكب مما يجعل تجويف التجويف الداخلي أقل من 0.003 مم ؛ يعمل بالدرفلة بدلاً من الانزلاق. HRC60 تجريف دقة سطح التروس ؛ إن اعتماد كل هذه التقنيات يضمن التشغيل الفائق والهدوء وعمر افتراضي طويل يصل إلى 10000 ساعة.
