| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | 1 قطعة |
| السعر: | USD 300~456/ pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

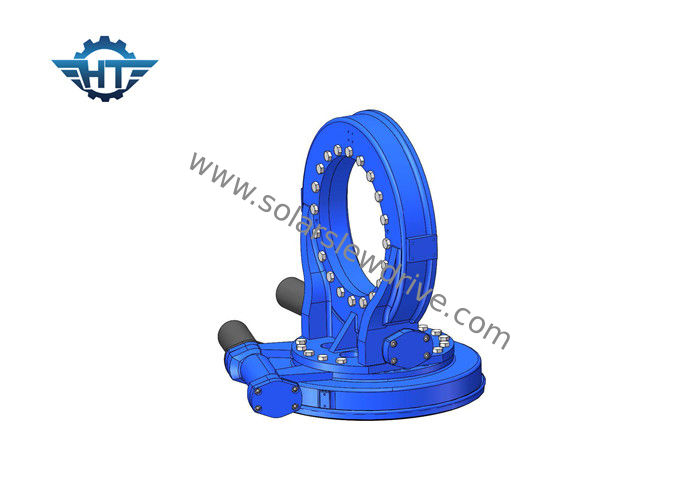

محرك الدوران والعتاد ذات المحور المزدوج مع منزل مغلق ورد فعل عكسي صغير لجهاز تعقب الكهروضوئية
وصف
محرك الدوران أو محمل الدوران هو جزء دوران يدعم عادةً حمولة ثقيلة ولكن بطيئة الدوران ، وغالبًا ما تكون منصة أفقية مثل الرافعة التقليدية أو ساحة التأرجح أو المنصة المواجهة للرياح لنظام تتبع الطاقة الشمسية ذي المحور الأفقي.يتكون محرك الدوران من دودة مغلف ، ترس ، منزل إلخ. جهاز تعقب الطاقة الشمسية ثنائي المحور محرك الدوران هو الحل الأمثل في تطبيقات تتبع الطاقة الشمسية ثنائية المحور.
محرك المحور المزدوج لديه ثلاثة أنواع من الحلول مع عدد كبير من المحركات:
بشكل عام ، بالنسبة لهيكل القوس السهل ، سيكون محرك sde slew هو الحل الأمثل ، لكن الخيارين الآخرين أيضًا شائعان للغاية.
عدد كبير من المحركات المطبقة في نظام التتبع الكهروضوئي
| اسم المنتج | محرك الدوران SDE7 |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | محرك 12 فولت / 24 فولت ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تعقب الطاقة الشمسية ، والآلات الصناعية |
| متر مربع النظام الشمسي | 30 |
معلمات أداء SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 بوصة | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. القفل الذاتي لتحسين السلامة
