SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية محرك دودة بمحرك هيدروليكي

SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية محرك دودة بمحرك هيدروليكي

  • SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية محرك دودة بمحرك هيدروليكي
  • SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية محرك دودة بمحرك هيدروليكي
SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية محرك دودة بمحرك هيدروليكي
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: SE14 بوصة
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 410~510/Piece ~360/ pc
تفاصيل التغليف: مربع الخشب الرقائقي
وقت التسليم: 15 ~ 45 يوم
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 500 قطعة شهريا
اتصل
مفصلة وصف المنتج
نموذج: 14 بوصة عقد العزم: 54200 نيوتن
إمالة عزم الدوران: 68000 نيوتن عزم الدوران الناتج: 6550 نيوتن
الحمل المحوري: 680 كيلو نيوتن الحمل الجذري: 230 كيلو نيوتن
شهادة: ISO9001 ، م رسم: متاح
ضمان: 5 سنوات قفل ذاتي: نعم
تسليط الضوء:

علبة تروس محرك الدوران

,

علبة تروس محرك دودة كبيرة

,

علبة تروس محرك هيدروليكي

SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية ، محرك دودة بمحرك هيدروليكي



وصف كود المنتج



M (E، SDE، VE، SE، HSE، FE، WE، PE، ZSE، ZSDE، ZVE ...) 9 (3 ~ 25) A (B، C…) -61 (M) HC (HA، HD، HQ ، HN ...) -B (12M، 25M، 160،24،220،380…) R (L) C (A، E) -2-12 (9…) -REV.AM: يشير إلى رمز الرسم التصنيعي ؛MZ: يشير إلى رمز جهاز الدوران صفر الخلوص ؛

ه: يعني نوع السياج ؛كيدي: يعني الكتابة الرأسية والأفقية ؛VE: يعني النوع الرأسي ؛KE: تعني نوع مقاوم للماء عالي الجودة ؛

HKE: يعني نوع مقاوم للماء عالي الجودة لا يحتاج إلى صيانة ؛FE: يعني نوع الفرامل ؛نحن: يعني نوع الترس الدودي ؛PE: يعني نوع الترس الكبير والصغير ؛إذا لم يكن هناك E يعني النوع الأساسي ؛

SE: تعني أفقيًا (هيكل محمل منزلق) ، SDE: تعني عموديًا وأفقيًا (هيكل محمل منزلق) ، VE: تعني عموديًا (هيكل محمل منزلق) ، Z أمام S تعني خلوصًا صفريًا ؛

3 ~ 25: يمثل المواصفات من 3 بوصات إلى 25 بوصة ؛

ج: يشير إلى رمز الجهاز التقليدي.إذا كان تصميم الجهاز به تغييرات كبيرة ، فيمكن استخدام الرمز B ، C ... ؛

61: يمثل نسبة تصغير جهاز الدوران (عدد الأسنان) ؛

M: يشير إلى أن محمل الدوران يعتمد ثقوبًا ملولبة متريّة ؛بدون M يعني أن محمل الدوران يعتمد فتحات ملولبة بوصة ؛

HA: يشير إلى أن حلقة الدوران قد تم إخمادها ؛HC: يشير إلى أن حلقة الدوران لم يتم إخمادها ؛HD: يشير إلى أن حلقة الدوران قد تم إخمادها ؛

HQ: يشير إلى معالجة QPQ للحلقة الخارجية لحلقة الدوران.HN: يشير إلى المعالجة بالنترة للحلقة الخارجية لحلقة الدوران ؛

B: يشير إلى أن نهاية إدخال الدودة عبارة عن شريحة 6B (يشير 12M إلى أن نهاية إدخال الدودة هي فتحة Φ12 ؛ يشير 25M إلى أن نهاية إدخال الدودة عبارة عن فتحة 25 ؛

160 يعني أنه تم تركيب محرك هيدروليكي 160CC عند طرف إدخال الدودة.24 يعني أن محركًا موجهًا بجهد 24 فولت مثبت في نهاية إدخال الدودة ؛ ...) ؛

R: تعني التثبيت الصحيح ؛L: يعني ترك التثبيت .؛

ج: يعني الغطاء الأعمى.ج: يعني أن اتجاه منفذ زيت المحرك الهيدروليكي يواجه الخارج (I: يعني أن اتجاه منفذ زيت المحرك الهيدروليكي يواجه الداخل ؛) ؛E: يعني مع جهاز تشفير ؛

2: يمثل جهاز الدوران مزدوج الأسطوانة ؛

12: يشير إلى أن موضع قابس الكرة الفولاذية عند الساعة 12 ؛

REV.A: رقم الإصدار ، يتزايد من REV.A ، REV.B ، REV.C ... بالتتابع.

ملاحظة: 1. إذا كانت هناك رموز خاصة أخرى في المستقبل ، فسيتم إضافتها ؛

2. للعملاء الخاصين الذين يحتاجون إلى متطلبات خاصة ، يمكن إضافة رقم العميل إلى رقم الرسم وفقًا للوضع الفعلي.

3. يجب أن يفي الجهاز الدوار HSE بالمتطلبات التالية: لا يحتاج إلى صيانة ، بالإضافة إلى Klüber ، مليء بالشحوم ، طلاء الحلقة الداخلية ، IP66



أداء سلسلة SE



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (كيلو نيوتن) تحميل شعاعي (كيلو نيوتن) كفاءة الدقة (°) القفل الذاتي الوزن (كجم)
1 " 32: 1 400 1000 1800 22 12 40٪ ≤0.1 نعم 6
3 " 31: 1 600 1500 3000 30 16 40٪ ≤0.1 نعم 8
5 " 37: 1 800 6000 9200 68 27 40٪ ≤0.1 نعم 12
7 " 57: 1 2000 13500 13200 132 58 40٪ ≤0.1 نعم 21
9 " 61: 1 4400 45000 30800 340 130 40٪ ≤0.1 نعم 49
12 " 78: 1 5800 54400 40560 480 190 40٪ ≤0.1 نعم 61
14 بوصة 85: 1 6550 68000 54200 680 230 40٪ ≤0.1 نعم 63
17 " 102: 1 9400 135600 65040 980 390 40٪ ≤0.1 نعم 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ ≤0.1 نعم 149
25 بوصة 150: 1 21000 271160 89000 2400 950 40٪ ≤0.1 نعم 204



سمات

محرك الدوران يسمى أيضًا محمل حلقة الدوران.مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس.ينتج عن هذا الارتباط المتزايد للأسنان قوة وكفاءة ومتانة أكبر. يستخدم محرك الدوران تقنية الدودة القياسية التي تكون فيها الدودة على الوضع الأفقي.تعتمد نسبة سرعة العمود على العلاقة بين عدد الخيوط الموجودة على الدودة وعدد الأسنان في الترس الدودي أو الترس.

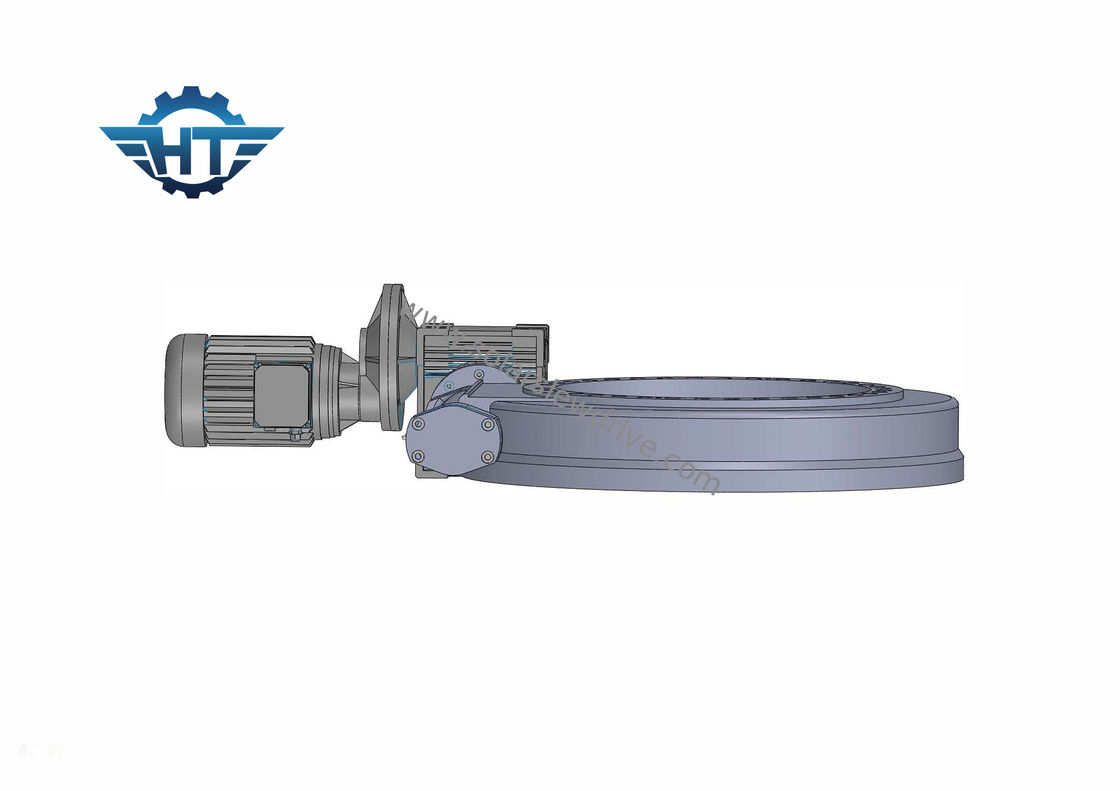

SE14 علبة تروس محرك الدوران لنظام تعقب الطاقة الشمسية محرك دودة بمحرك هيدروليكي 0

التطبيقات

هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، بشكل أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب حملًا للحفاظ على الطاقة وعزم الدوران.


تشمل تطبيقات محرك التأرجح النموذجي ، على سبيل المثال لا الحصر: تعقب الطاقة الشمسية ، توربينات الرياح ، مصعد الرجال ، الآلات الهيدروليكية ، مناولة تلسكوبية ، الحفارة ، المصعد ، الرافعات ، معدات الحفر ، المعدات العسكرية.
