توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE6 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~300/ pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
| مكان المنشأ: | تشانغتشو ، الصين | وظيفة: | ارتفاع عزم الدوران |
|---|---|---|---|
| الحماية: | IP66 ، مرفق | اكتب: | VE6 |
| مواد: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| تطبيق: | نظام الطاقة الشمسية | اللون: | مطلوب الزبون |
| تسليط الضوء: | 3 بوصة علبة التروس Slew Drive,ip66 Slew Drive Gearbox,صندوق التروس ذو التحميل الثقيل |
||
علبة التروس العمودية 3 بوصة IP66 Slew Drive ، تحميل ثقيل لنظام تتبع الألواح الشمسية
وصف

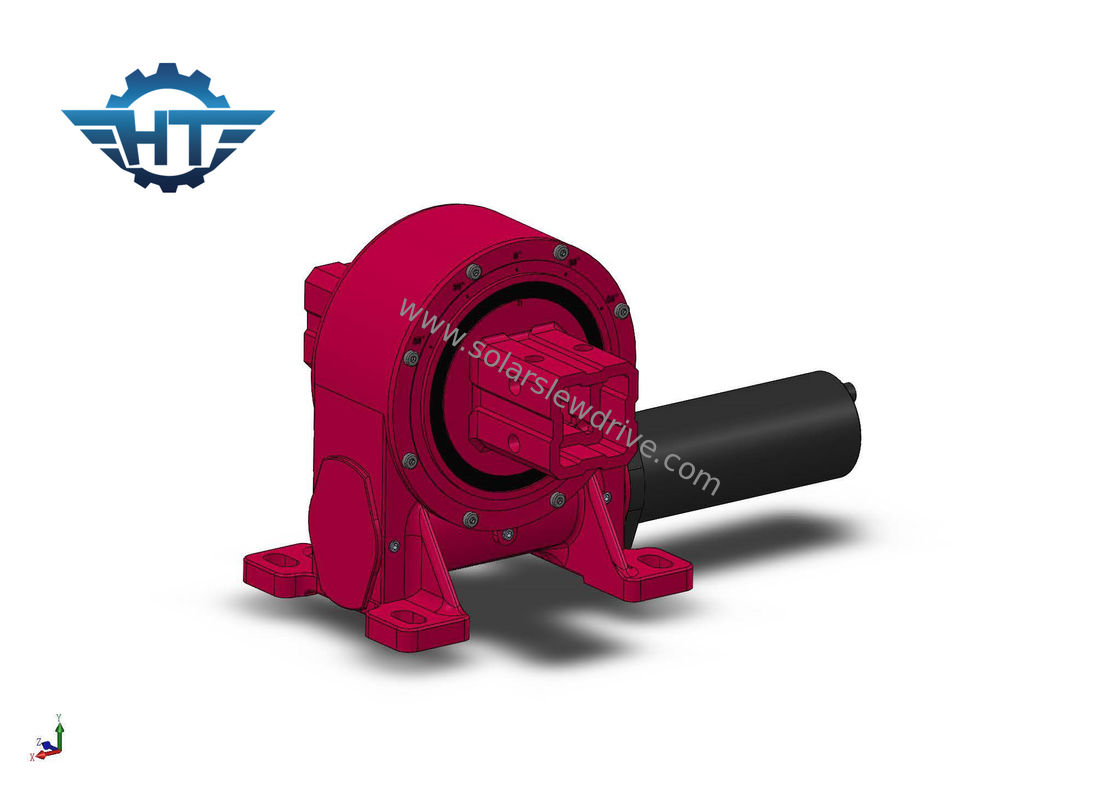

محرك الدوران VE6 عبارة عن نصف تروس ومحطة توقف داخلية مصممة لنظام تتبع شمسي أحادي المحور.تعمل محركات الدوران لدينا بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للتروس وأسلم دوران.
| محرك الدوران 6 بوصة | |
| الماركة | هانغتو |
| عزم الإخراج | 5100 نيوتن |
| إمالة عزم الدوران | 8000 نيوتن |
| عقد العزم | 39000 نيوتن |
| التقييم المحوري الثابت | 110 كيلو نيوتن |
| نسبة والعتاد | 51: 1 |
| دقة المعالجة | ≤0.15 درجة |
| وزن | 45 كجم |
| اساسي | CE / ISO |
| مكان المنشأ | الصين |
| الخدمات | خدمة صانعي القطع الاصلية؛حل مخصص |
| مواد | 42 كرمو |
| شروط النقل | عن طريق البحر أو الجو أو السكك الحديدية |
| موعد التسليم | في غضون 25 يومًا بعد الدفعة الأولى |
| ميناء | شنغهاي |
| شروط الدفع |
ج: T / T ب: ويسترن يونيون ج: باي بال |
تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.بمجرد إرجاع مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمولة في موضعها دون الحاجة إلى أي جهاز فرملة خارجي.
معلمات أداء نموذج VE
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (نيوتن متر) | عزم الدوران (نانومتر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | الدقة (درجة) | الدقة (°) | IP | القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.1 | 66 | نعم | 12 كجم |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | نعم | 18 كجم |
| 7 بوصة | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | نعم | 32 كجم |
| 8 بوصة | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.1 | 66 | نعم | 28 كجم |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | نعم | 52 كجم |
| 12 بوصة | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | نعم | 65 كجم |
| 14 بوصة | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | نعم | 88 كجم |
| 17 بوصة | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | نعم | 135 كجم |
| 21 بوصة | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | نعم | 192 كجم |
| 25 بوصة | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | نعم | 251 كجم |
التطبيقات
إن أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب شمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ومحددات تحديد موضع الذراع الآلية ومعدات المسرح.
