مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE5 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
اكتب: | محمل الدوران الصغير | محور: | محور واحد |
---|---|---|---|
مكان المنشأ: | تشانغتشو ، الصين | هيكل: | دودة وتحمل |
عمر: | 30 سنه | اللون: | RAL9006 |
إستعمال: | تعقب الطاقة الشمسية | ميزة الحماية: | IP66 |
تسليط الضوء: | الألواح الشمسية الصغيرة Slew Drive,الساعة الرملية الصغيرة Slew Drive,الساعة الرملية تحمل محرك عدد كبير |

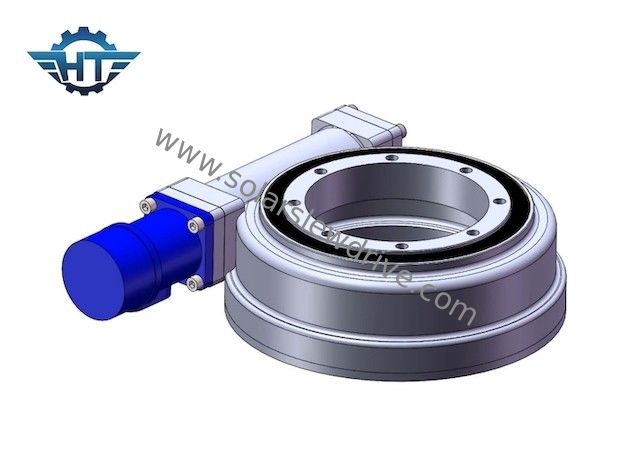

الساعة الرملية دودة والعتاد Slew Drive Slewing Drive Gearbox Solar Tracker للألواح الشمسية
وصف Wمحرك الدوران والعتاد من أورم
يعد محرك الدوران الأفقي ذو المحور المفرد SE مكونًا مهمًا لكل من نظام التتبع الشمسي أحادي المحور ونظام التتبع الشمسي ثنائي المحور.إلى جانب ذلك ، يمكن تطبيقها أيضًا في نظام CSP و CPV وطاقة الرياح وما إلى ذلك.
نظام تتبع أحادي المحور
يقوم جهاز تعقب أحادي المحور بتوجيه الوحدات الكهروضوئية على طول محور دوران واحد ، ويتحرك أفقيًا من الشرق إلى الغرب أثناء تحرك الشمس.يتطلب نقل هذه الوحدات الكهروضوئية أن يوفر المخفض كلاً من عزم الحمل والدوران - وهو شيء لا يمكن أن يقدمه سوى محرك الدوران المتخصص للغاية.قامت أجهزة التعقب بتطبيق محركات الدوران التي تشغل عددًا أكبر من الأسنان على خط الملعب لحلقة التروس ، وستوفر أقصى قدر من القوة والمتانة والأداء.يضمن ذلك أن يتمتع جهاز التعقب بأطول عمر ميداني ممكن بأقل قدر من وقت التوقف عن العمل أو تكلفة الصيانة.
بتتبع ثنائي المحور
تدور أجهزة التتبع ثنائية المحور من جانب إلى جانب ومن أعلى وأسفل ، مما يتيح تتبعًا أكثر دقة لحركة الشمس. تتيح محركات الدوران هذه إنتاج طاقة أعلى من الأنظمة أحادية المحور.نظرًا لأنهم يستخدمون درجتين من الحرية ، فإن استخدام محركات دوران قوية وقوية يعد أكثر أهمية للحصول على وظائف موثوقة ومستمرة في هذا المجال.
معلمات سلسلة SE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
مزايا
1. دوران 360 درجة
2. محرك قيادة متصل بالجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. عزم دوران إمالة عالي ، مناسب للتركيب الأفقي
