مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE3 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
Slew Drive Motor: | 24VDC | وظيفة: | زيادة عزم الدوران |
---|---|---|---|
ميزة الحماية: | مغلق | نوع: | محرك الدوران |
مادة: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
تطبيق: | نظام الطاقة الشمسية الصناعية | اللون: | الزبون مطلوب |
تسليط الضوء: | جهاز تعقب الطاقة الشمسية محرك Slew صغير,محرك VE3 Small Slew,محرك VE3 Solar Slew |

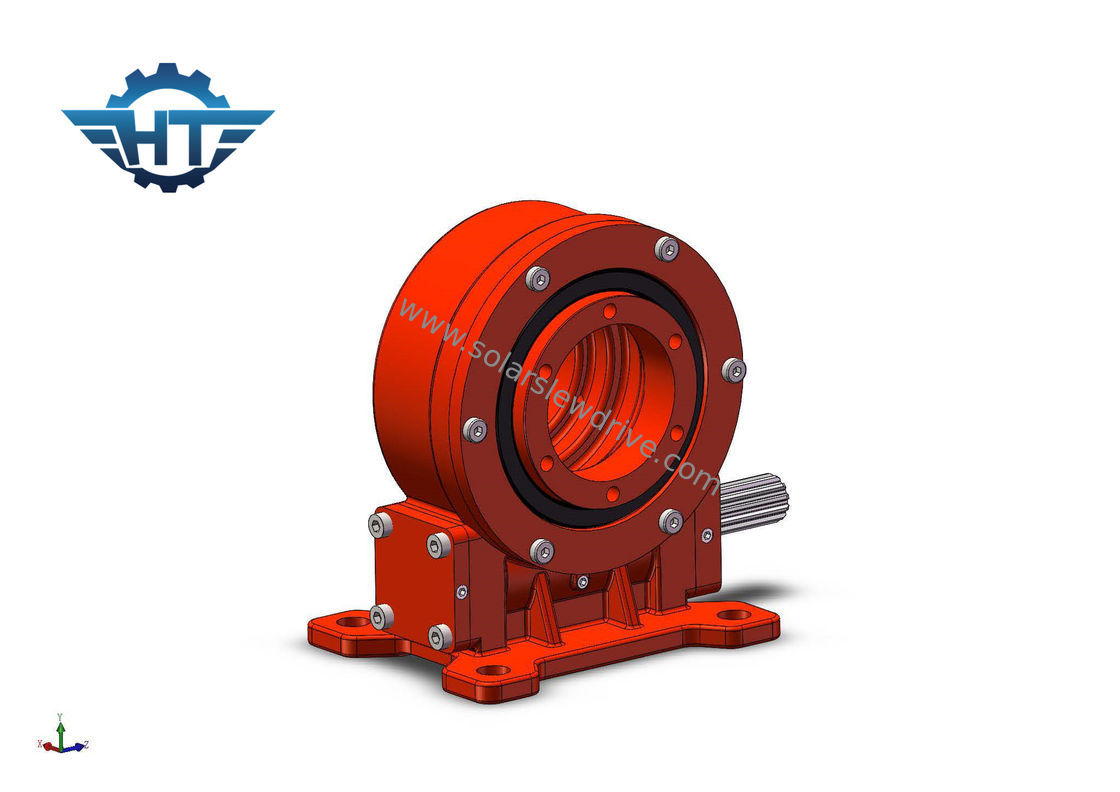

VE3 Enveloping Worm Gear Single Axis Solar Tracker Slew Drive ، مدعوم من 24 VDC Gear Motor
وصف علبة التروس Slew Drive
يتم تشغيل علب تروس محرك الدوران بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للتروس وأسلم دوران.
نحن نقدم نماذج مختلفة للقيادة الكبيرة بقدرات تحميل مختلفة.
تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.
بمجرد إرجاع مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمل في موضعه دون الحاجة إلى أي جهاز فرملة خارجي.
تطبيقات محامل الدوران
تشمل التطبيقات النموذجية للقيادة الكبيرة صناعة الطاقة الشمسية ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، والمرفقات الهيدروليكية ، ومعدات أدوات الزيت ، والرافعات البحرية ، ومعالجات الإطارات ، والحفارات ، ومصاعد السيارات ، ولكن يتم استخدام محركات الأقراص الكبيرة في العديد من التطبيقات الأخرى التي تتطلب حمل الحمولة والقدرة على التناوب.
معلمات أداء تحمل الاتصال VE
نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (نيوتن متر) | عزم الدوران (نانومتر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | الدقة (درجة) | دقة | IP | القفل الذاتي | الوزن (كجم) |
3 بوصة | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.10 | 66 | نعم | 12 كجم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.10 | 66 | نعم | 18 كجم |
7 بوصة | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.10 | 66 | نعم | 32 كجم |
8 بوصة | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.10 | 66 | نعم | 28 كجم |
9 بوصة | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.10 | 66 | نعم | 52 كجم |
12 بوصة | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.10 | 66 | نعم | 65 كجم |
14 بوصة | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.10 | 66 | نعم | 88 كجم |
17 بوصة | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.10 | 66 | نعم | 135 كجم |
21 بوصة | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.10 | 66 | نعم | 192 كجم |
25 بوصة | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.10 | 66 | نعم | 251 كجم |
