توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE3 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 200~300/ pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| نموذج: | SE3 | نوع: | دودة وعتاد |
|---|---|---|---|
| لون: | كما طلب | نسبة والعتاد: | 31: 1 |
| OEM: | متوفرة | مادة: | كيو تي و 42 كرمو |
| شهادة: | ISO9001 ، م | تلوين: | متوفرة |
| تسليط الضوء: | SE3 علبة تروس محرك كبيرة,علبة تروس حماية IP66 كبيرة,محرك دودة تروس مغلف |
||

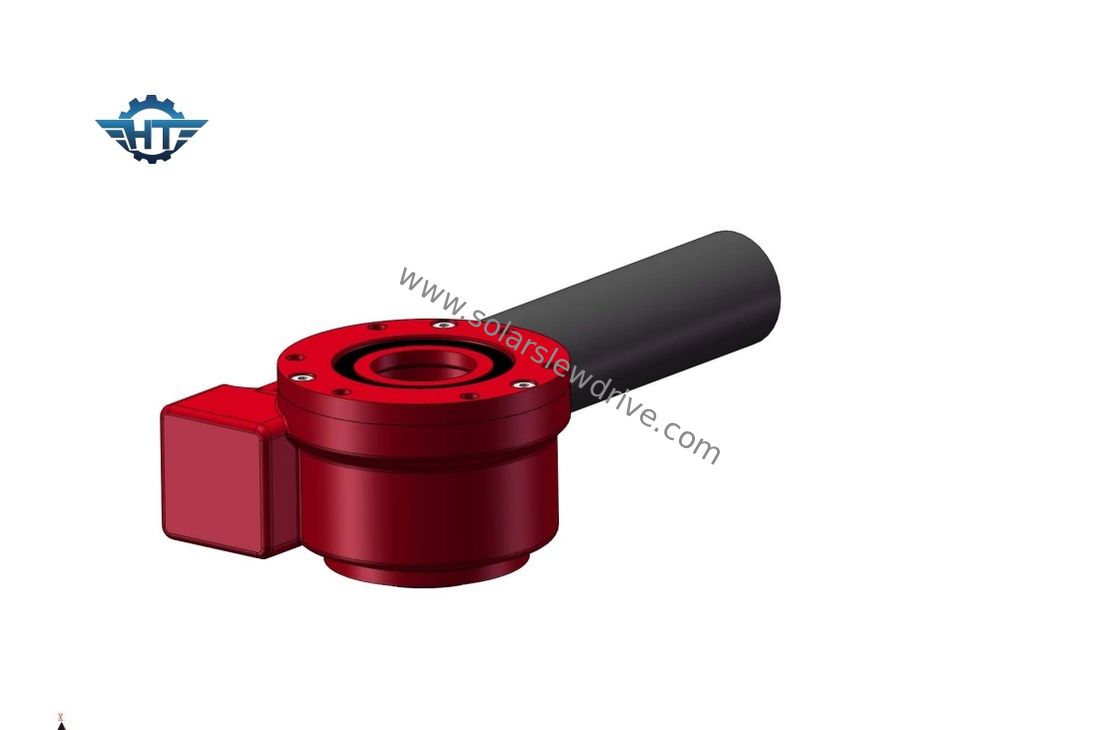

SE3 Worm Gear Envelope Solar Slew Drive مع حماية IP66 لنظام تتبع الطاقة الشمسية في الهواء الطلق
وصف محرك الدوران والعتاد الدودي
مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس ، وبالتالي يتم تقليل عزم الدوران وتقليل رد الفعل العكسي.
يؤدي هذا الارتباط المتزايد للأسنان إلى مزيد من القوة والكفاءة والمتانة. يستخدم محرك الدوران تقنية الدودة القياسية التي تعتمد فيها الدودة على الأفقي ، ونسبة سرعة العمود على العلاقة بين عدد الخيوط الموجودة على الدودة وعدد الخيوط. الأسنان في دودة العتاد.
أداء سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
تركيب محرك Slew
1.نظف هيكل التركيب ، على سبيل المثال من اللحام والجلفنة والمخلفات والأوساخ وما إلى ذلك.
2 ارفع محرك الدوران بمسامير ذات عروة.
3 يجب أن يتم تركيب محرك الأقراص في حالة التفريغ.
4 يجب اتباع الإجراء التالي لتجنب الانحرافات بين قوى شد البراغي.
5. تطبيق سائل قفل الخيط على الخيوط.
6. ضع سائل قفل الخيط على فجوة الخيط مطالبًا بتركيب أجزاء كاملة.
7 قم بتحميل البراغي بالعرض مسبقًا.انظر إلى النمط العام في الرسم أدناه لكيفية حصول البراغي على عزم الدوران في تسلسل عرضي.ابدأ بحلقة داخلية أو خارجية.قم بالعزم العرضي لجميع البراغي حتى 30٪ من عزم الربط.ثم كرر عزم الدوران بالعرض حتى 80٪ من عزم الربط.أخيرًا ، يصل عزم الدوران المتقاطع إلى 100٪ من عزم الربط.
هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، بشكل أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب حملًا للحفاظ على الطاقة وعزم الدوران.
تشمل تطبيقات محرك التأرجح النموذجية ، على سبيل المثال لا الحصر:
1. تعقب الطاقة الشمسية
2- توربينات الرياح
3 - مصعد الرجال
4.الآلات الهيدروليكية
5
6- حفارة
7- ارفع
8. كرين
9. معدات الحفر
10. المعدات العسكرية
