| Brand Name: | HangTuo |
| Model Number: | VE5 " |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يومًا |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

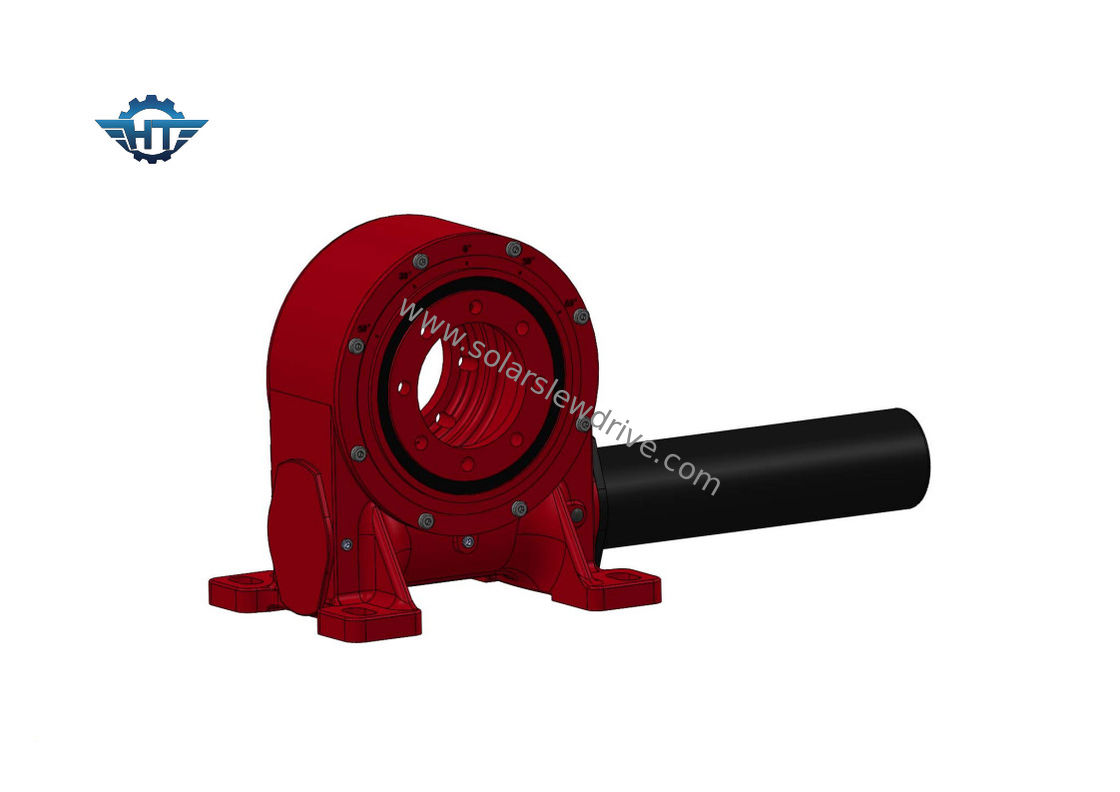

VE5 40 إلى 1 علبة التروس لألواح الطاقة الشمسية بتتبع المحور المفرد الأفقي
مغلف وصف دودة العتاد
محرك الدوران هو نوع جديد من المنتجات الدوارة وناقل الحركة.عادة ما يطلق عليه محرك الدوران أو محمل الدوران ، والذي يتكون عادة من دودة مغلفة مزدوجة ، ترس ، مبيت ، محرك ومكونات أخرى.نظرًا لأن المكونات الأساسية هي دودة الغلاف المزدوجة ، فيمكنها أن تتشابك مع الترس بشكل أوثق ولتحقيق اتصال متعدد الأسنان ، وبالتالي تحسين الدقة وعزم دوران لحظة التثبيت.يمكنهم في نفس الوقت تحمل القوى المحورية والقوى الشعاعية ولحظات الانقلاب.بالمقارنة مع المنتجات الدوارة التقليدية ، فإن محرك الدوران الجديد يتميز بسهولة التركيب ، سهولة الصيانة ودرجة أكبر من مساحة التركيب.
معلمات الأداء لسلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 |
التطبيقات
هناك 10 أحجام مختلفة لمحركات الدوران من نوع VE ، تبدأ من حجم 3 إلى 25 بوصة ، من بينها 5 "و 7" و 9 "12" و 14 "و 17" و 19 "و 21". كلاهما تستخدم على نطاق واسع في أنظمة التتبع الشمسي (PV و CPV و HCPV و heliostat) والمركبات العادية ، مثل رافعات الأشخاص ورافعات الشاحنات ، فضلاً عن المركبات المعيارية.
