توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE3 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 120~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| مادة: | 50 مليون ، 42 كرمو | نموذج: | VE3 " |
|---|---|---|---|
| نسبة والعتاد: | 31: 1 | كفاءة: | 40٪ |
| اللون: | كما طلب | تطبيق محرك الدوران: | تعقب الألواح الشمسية |
| مكان المنشأ: | تشانغتشو ، الصين | محرك الدوران: | محرك 24VDC |
| ضمان: | 5 ~ 10 سنوات | الحياة الميدانية: | 30 سنه |
| موقع التركيب: | مجال مفتوح ، سقف مسطح | ميزة: | يؤمن |
| تسليط الضوء: | جهاز الدوران الشمسي VE3,جهاز التتبع الشمسي 42CrMo,جهاز الدوران بالطاقة الشمسية 24VDC |
||

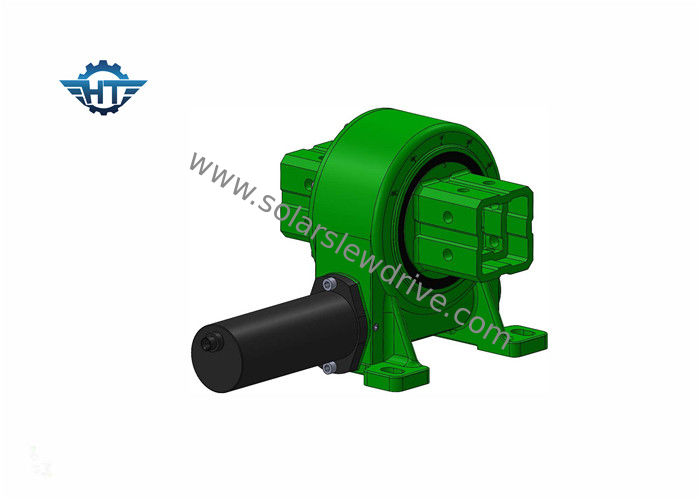

جهاز الدوران الصغير أحادي المحور VE3 لنظام تتبع الطاقة الشمسية أحادي المحور
محرك الدوران هو نوع جديد من منتجات النقل ، يمكنه تدوير حمولة ثقيلة بسرعة بطيئة للغاية.تتكون عادة من دودة ، ترس ، مبيت ، محرك ومكونات أخرى.نظرًا لأن المكونات الأساسية هي دودة وترس الساعة ، فيمكنها في نفس الوقت تحمل القوى المحورية والقوى الشعاعية ولحظات الانقلاب.بالمقارنة مع المنتجات الدوارة التقليدية ، فإن محرك الدوران الجديد يتميز بسهولة التركيب ، سهولة الصيانة ودرجة أكبر من مساحة التركيب.
معلمات الأداء لسلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 |
محرك الدوران الموصى به
| محرك الدوران الإسكان المغلق | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| محرك الدوران مغلق بدقة | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| محرك الدوران والعتاد دودة | شبكة WE1 | WE3 | شبكة WE5 | شبكة WE7 | شبكة WE9 | |||
| محركات الدوران ذات المحور المزدوج | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| محرك الدوران الرأسي المغلق | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛كشط دقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
