| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 قطعة |
| السعر: | USD 248~380/ pc |
| Delivery Time: | 15 ~ 45 يومًا |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

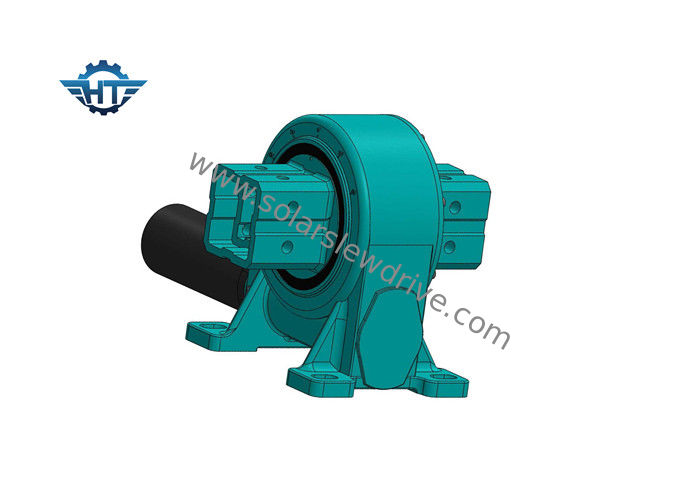

VE9 دودة والعتاد وحدة تعقب الطاقة الشمسية Slew Drive لنظام تتبع الطاقة الشمسية
وصف المنتج
محرك الدوران عبارة عن آلية نقل اختزال مدمجة مع مصدر طاقة القيادة.إنه يتميز بآلية تروس دودة ، لذلك فهو قفل sef.كما أن لديها غلاف خارجي وختم هيكلي ، وبالتالي فإن درجة الحماية هي IP66.
يمكن أن يكون دوران محرك الدوران في محور واحد ، أو في عدة محاور معًا.إنها آلية نقل تخفيض للأغراض العامة تدمج وظائف الدوران والتباطؤ ولديها بنية بسيطة وتصنيع وصيانة مناسبين في نفس الوقت.
أداء محركات الدوران سلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
سمات
يمكن أن يحقق محرك الدوران دورانًا محيطيًا غير محدود وتقليل السرعة ، ويمكن أن يتحمل قوة محورية أكبر ، وقوة شعاعية وقوة انقلاب.إنها تتمتع بمزايا الدقة العالية ، الهيكل المضغوط وقدرة الحمل الكبيرة.تم تصميمه واختباره واستخدامه لمدة 30 عامًا في الحقل.
التطبيقات
عادة ما يتم العثور على تطبيقات محرك الدوران في مثل: توربينات الرياح ، وناقلات الأحمال الثقيلة ، وأجهزة تعقب الطاقة الشمسية ، ورافعات الموانئ ، والمعدات الهيدروليكية ، وآليات توجيه الرافعة ، وأنظمة التشغيل الآلي ، ومعالجات الأحمال الثقيلة ، وجداول التحكم في الانعراج والميل.
