توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| مادة: | 50 مليون ، 42 كرمو | تطبيق: | أجهزة تعقب الطاقة الشمسية الأفقية أحادية المحور |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | أقصى عزم إخراج مصنّف: | 5060 نيوتن |
| عقد العزم: | 40000 نيوتن متر | إمالة عزم الدوران: | 5000 نيوتن |
| كفاءة: | 40٪ | اللون القياسي: | راؤول 9006 |
| تسليط الضوء: | علبة التروس Slew Drive لأجهزة التعقب بالطاقة الشمسية الأفقية,علبة التروس ذات المحور المفرد ذات المحور الواحد 50Mn,علبة التروس ذات محرك Slew المغلف |
||

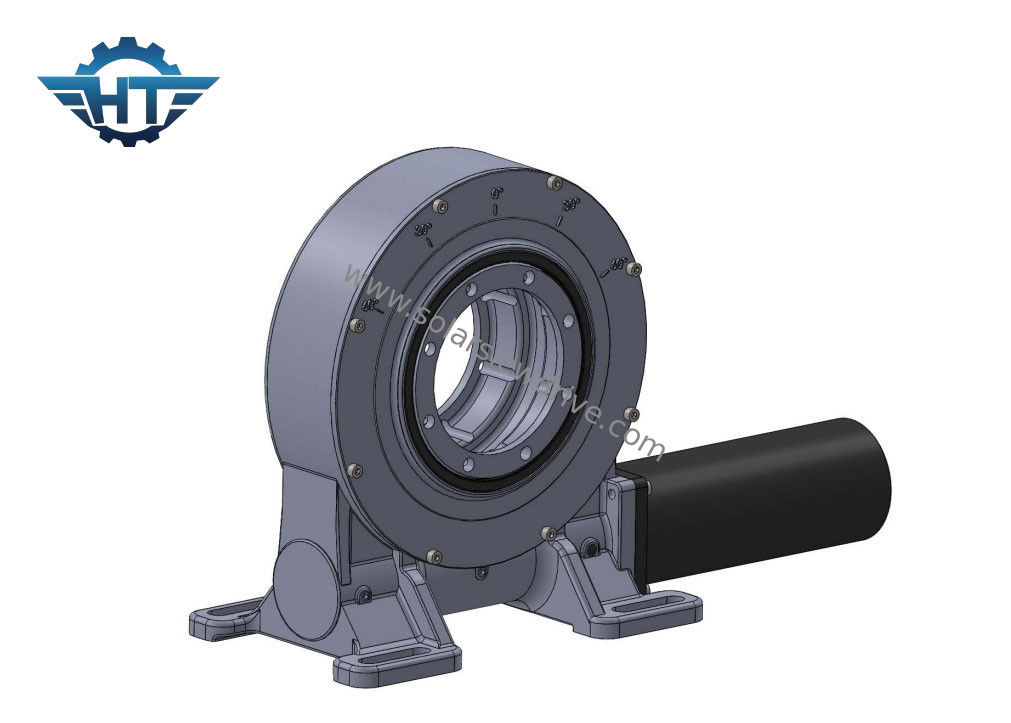

علبة التروس ذات المغلف العمودي مقاس 9 بوصة لأجهزة التتبع الشمسية ذات المحور المفرد الأفقي
وصف علبة التروس ذات المغلف العمودي
يمكن لمحرك الدوران الخاص بنا أن يتحمل في نفس الوقت تأثيرات القوة المحورية والقوة الشعاعية ولحظة الإمالة ، نظرًا لأن المكون الأساسي لمحركات الدوران يعتمد على المغلف والتلامس متعدد الأسنان.بالمقارنة مع منتجات الدوران التقليدية ، تتميز منتجاتنا بخصائص التركيب البسيط وسهولة الصيانة وتوفير مساحة التثبيت إلى حد كبير.
وفقًا لانفتاح آلية نقل محرك الدوران ، يمكن تقسيم محرك الدوران إلى نوع مفتوح ونوع مغلق.عادةً ما يتم استخدام هيكل النوع المفتوح في الغالب في التطبيقات التي تكون فيها البيئة قاسية للغاية ودورة الصيانة والصيانة قصيرة ، ويكون هيكل النوع المفتوح أكثر ملاءمة للأجزاء.الفحص والصيانة والصيانة والاستبدال الأكثر ملاءمة.من ناحية أخرى ، حيث لا تتغير الظروف البيئية كثيرًا ويكون مستوى التلوث البيئي أقل من المستوى المتوسط ، يمكن أن يوفر الهيكل المغلق دورة حياة صيانة أطول.
البيانات الفنية لمحرك الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مسرد المعلمات الرئيسية
إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:الحمل العمودي على محور الدوران
الحمل المحوري:الحمل الموازي لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي. عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.
القفل الذاتي:فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
