توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE9 بوصة |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| نموذج: | 9 بوصات | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| نجاعة: | 40٪ | يكتب: | أفقي |
| تطبيق: | المنزل PV تتبع تصاعد | خدمة صانعي القطع الاصلية: | متوفرة |
| مكان المنشأ: | تشانغتشو ، الصين | محرك: | 24V DC موتور |
| تسليط الضوء: | علبة تروس محرك Slew عالية الدقة,علبة تروس محرك Slew المضادة للغبار,علبة تروس محرك Slew للبرج المركّز |
||

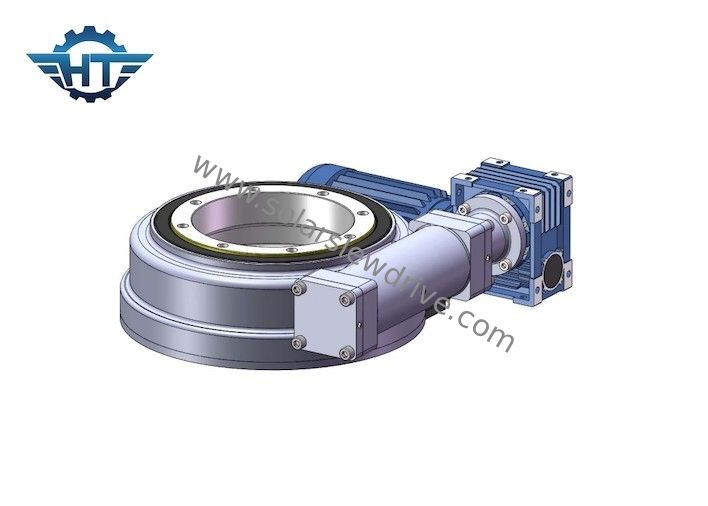

علبة تروس محرك Slew عالية الدقة لمكافحة الغبار لبرج الطاقة الشمسية المركزة
وصف علبة التروس Slew Drive
تعد محركات هليوستات ضرورية لكفاءة محطة توليد الطاقة البرجية.في محطة CSP البرجية ، تركز عشرات الآلاف من المروحيات الإشعاع الشمسي على ممتص الحرارة في نهاية برج امتصاص الحرارة لتجميع درجات الحرارة العالية وتجميع الحرارة.من أجل ضمان جمع مستمر ومستقر للحرارة ، يجب أن يتتبع جهاز الهليوستات موضع الشمس في جميع الأوقات ، ويتحرك في اتجاهات السمت الأفقي والانحدار (المحور المزدوج) من خلال جهاز الإرسال.
مكونات النقل المشتركة لبرج الهليوستات - مخفض دوار
في الوقت الحاضر ، أكثر مكونات الإرسال شيوعًا في نظام الهليوستات هو الجهاز المسمى المخفض الدوراني كما هو موضح في الشكل أدناه.يتم تشغيل المخفض الدوار بشكل عام بواسطة محرك لقيادة دوران المروحية في الاتجاه ثنائي المحور.كنوع من الآلات الدقيقة ، يحتاج تطبيق المخفض الدوار في صناعة توليد الطاقة الحرارية الشمسية إلى التحكم في دقة التتبع في حدود 1mrad.الترس الدودي ذو الغلاف المزدوج لديه مساحة تشابك كبيرة مع سطح السن ، دقة نقل أعلى ، ومقاومة قوية للصدمات.يمكن أن يضمن معدل التآكل المنخفض الدقة والعمر الافتراضي في ظل ظروف الاستخدام طويلة المدى ، وهو أكثر ملاءمة للمنطقة الشمالية الغربية حيث توجد محطة CSP المحلية.البيئة القاسية.
في محطة الطاقة البرجية ، تستخدم مكونات القيادة في الاتجاه الأفقي في الغالب المخفض الدوار ، لكن زاوية الملعب يمكن أن تختار قضيب الدفع أو المخفض الدوار.
معلمات محركات الدوران سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
سمات
1. دودة زجاجية على مدار الساعة لتلامس التروس التنافسي وعمرها وقدرة تحميل ثابتة
2. مستويات دقة متعددة: رد فعل متغير لاحتياجات التطبيقات المختلفة
3. الختم القياسي وتعبئة الشحوم
4. تصميم عظيم ضد الماء والغبار ، IP66
5. ذاتية القفل ، لا حاجة للكسر
6. دودة مغلفة
7. التطبيقات الرئيسية: أنظمة الطاقة الشمسية الكهروضوئية ، ومنصات العمل الجوية ، ورافعات الشاحنات ، والرافعات البحرية
