مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE7 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | 7 إنش |
---|---|---|---|
نسبة والعتاد: | 57: 1 | كفاءة: | 40٪ |
دقيق: | أقل من 0.1 | سائق: | محرك كهربائي |
اللون: | طلب | نوع: | محور واحد |
تسليط الضوء: | المحرك الهيدروليكي مستنقع,محرك تعقب الشمسية |

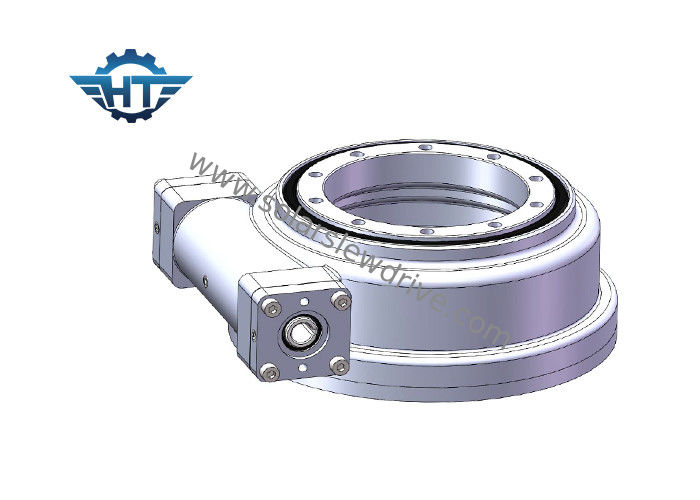

50Mn / 42CrMo Slew Drive Solar Tracker Gear نسبة 57/1 لصناعة الطاقة الشمسية
وصف المنتج
وظيفة
تعمل محركات الدوران باستخدام تقنية الدودة القياسية ، حيث تعمل الدودة الموجودة على العمود الأفقي كسائق للترس ، بشكل عام ، يتم تشغيل العمود بواسطة محرك تروس كهربائي.
نسبة والعتاد
يحول دوران الدودة الأفقية ترسًا حول محور عمودي على محور المسمار.يقلل هذا المزيج من سرعة العضو المدفوع ويضاعف أيضًا عزم الدوران ؛زيادتها بشكل متناسب مع انخفاض السرعة. تعتمد نسبة سرعة الأعمدة على علاقة عدد الخيوط الموجودة على الدودة بعدد الأسنان في العجلة الدودية أو الترس.
دودة الساعة الرملية
تستخدم محركات الدوران لدينا تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس.ينتج عن هذا الارتباط المتزايد للأسنان قوة وكفاءة ومتانة أكبر.
المعلمات
نموذج: | SE7 | مكان المنشأ | تشانغتشو ، الصين |
الماركة | هانغتو | اكتب | مغلق |
مواد | 42 كرمو ، 50 مليون | عزم الإخراج | 2000 نيوتن |
إمالة عزم الدوران | 1.35 كيلو نيوتن متر | عقد العزم | 1.32 كيلو نيوتن |
التقييم المحوري الثابت | 132 كيلو نيوتن | التقييم الشعاعي الثابت | 58 كيلو نيوتن |
التقييم المحوري الديناميكي | 66 كيلو نيوتن | التقييم الشعاعي الديناميكي | 38 كيلو نيوتن |
نسبة والعتاد | 57: 1 | كفاءة | 40٪ |
التطبيقات
أجهزة تعقب الطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولات الإطارات ، والحفارات ، ومصاعد السيارات
معلمات سلسلة SE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
التعبئة والتغليف والشحن
التغليف الداخلي: فيلم بلاستيكي مضاد للصدأ ؛أكياس بلاستيكية مفرغة.
التغليف الخارجي: كرتون صلب.حقيبة خشبية ؛البليت الخشب.
مصطلح الشحن: بواسطة صريح ؛عن طريق الجو؛عن طريق البر؛عن طريق البحر.
بالنسبة للعينات ، نظرًا لأن محرك الأقراص ذو الحجم الصغير ولكن الوزن الثقيل ، فإنه ليس من حيث التكلفة الشحن عن طريق البحر أثناء الشحن السريع بطريقة فعالة من حيث التكلفة ، سيطلب موظفونا اللوجستيون من TNT و DHL و UPS و FEDEX مقارنة الشحن السريع السعر من أجل إيجاد الطريقة الأكثر فعالية من حيث التكلفة.
في حالة الطلب بالجملة في المستقبل ، نوصي بالشحن عن طريق البحر.
