Brand Name: | HangTuo |
Model Number: | SE7 |
MOQ: | 1 قطعة |
السعر: | USD 280~504 / pc |
Delivery Time: | 15 ~ 45 يوما |
Payment Terms: | L/C, T/T, ويسترن يونيون |

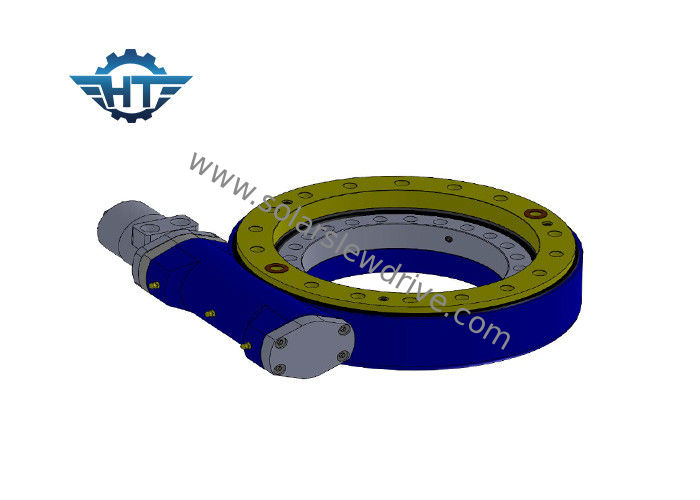

SE7 Speed Reducer Worm Gear Slew Drive لمحطات الطاقة الشمسية الكهروضوئية ومحطة الطاقة الشمسية المركزة
وصف
لقد أثبتت علب التروس الخاصة بنا أداءً جيدًا في ظل ظروف التشغيل القاسية.لقد قدمنا عددًا كبيرًا من محركات الأقراص مع توفير التكاليف من الأجزاء القياسية ، وتقليل المهل الزمنية ، والتصاميم المختبرة والمثبتة عبر المجموعة الكاملة وقطع الغيار المتاحة بسهولة للوحدات قيد الخدمة خاصة في الإنتاج الضخم.
معلمات سلسلة SE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
رد الفعل العكسي - فجوات الخلوص الموجودة بين أسنان التروس والدودة شائعة جدًا وغالبًا ما تكون عاملاً مهمًا ورئيسيًا في تصميمات أنظمة التروس والقيادة.تتيح الفجوات بينهما مساحة لتطبيق التزييت ويمكن أن تساعد في استيعاب ضغوط حرارة التشغيل بالداخل.
يتم الاتصال بين العتاد والدودة في حالة شبه مثالية.سيسمح هذا بدوره بنقل فعال للغاية للقوة الدافعة وتوزيع موحد للحمل ومستوى مذهل للغاية من دقة تحديد المواقع في محرك الأقراص
التطبيقات التي تحتاج إلى دقة عالية
دقة عالية مع سرعة عالية ثابتة مثل الطاولات الدوارة ، النظام الآلي
دقة عالية مع سرعة منخفضة ثابتة مثل محطات الطاقة الشمسية المركزة
