| Brand Name: | HangTuo |
| Model Number: | ZSDE7 |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

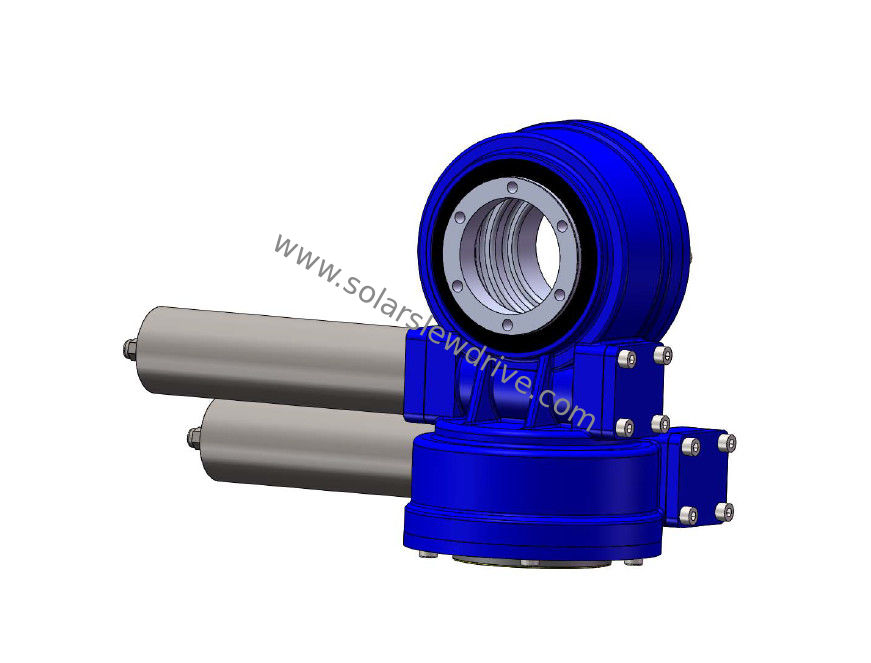

حلقة الدوران والعتاد الدودي SDE7 عالية الدقة ، محرك الدوران المغلق ثنائي المحور
وصف الإنتاج
الموديل: SDE7
مكان المنشأ: تشانغتشو ، الصين
النوع: مغلق
المواد: 42 كرمو ، 50 مليون
عزم الإخراج: 2000 نيوتن متر
عزم الدوران المائل: 7500 نيوتن متر
عقد عزم الدوران: 13200 نيوتن متر
نسبة التروس: 57: 1
نجاعة: 40٪
محرك الدوران في Hangtuoيتكون من السكن ومحمل الدوران والختم والدودة المغلفة مع بعض قطع الغيار المكتملة.يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم في محركات الدوران ، والتي يمكن أن تتحرك من أجل اتجاه عقارب الساعة ودوران اتجاه عقارب الساعة.
مميزات
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام اتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
معلمات سلسلة SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
ملاحظة: الأبعاد والمعلمات المذكورة أعلاه يمكن تحديثها أو تعديلها ، لمزيد من الأبعاد والمعايير التفصيلية ، يرجى الرجوع إلى رسومات المبيعات لدينا
عادة ما يكون هناك نوع محور واحد ؛نوع المحور المزدوج ، النوع الرأسي ونوع الدودة المزدوجة من 3 إلى 25 بوصة ، لمزيد من التفاصيل ، يرجى الاتصال بنا للحصول على رسم المبيعات.
