محرك الأقراص الشمسية مستنقع
Created with Pixso. SDE3 31/1 Solar مستنقع   قيادة الرأسي والأفقي مثبت على المحور المزدوج للطاقة الشمسية

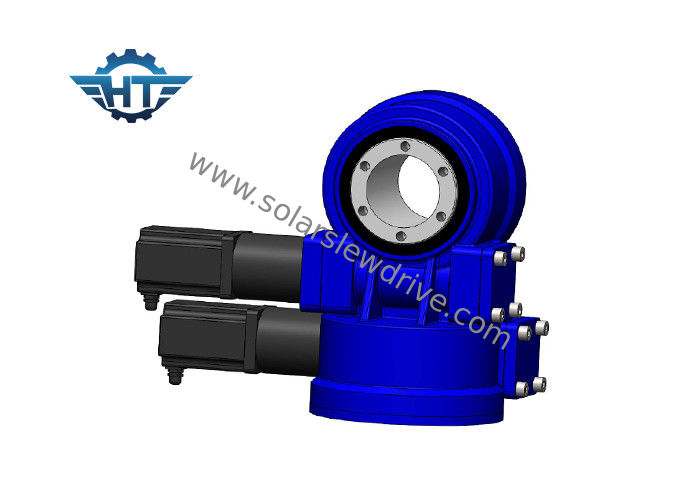

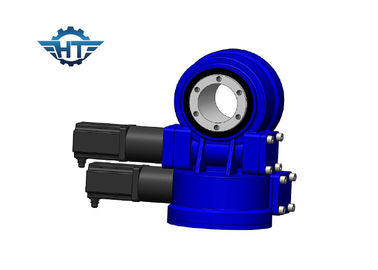

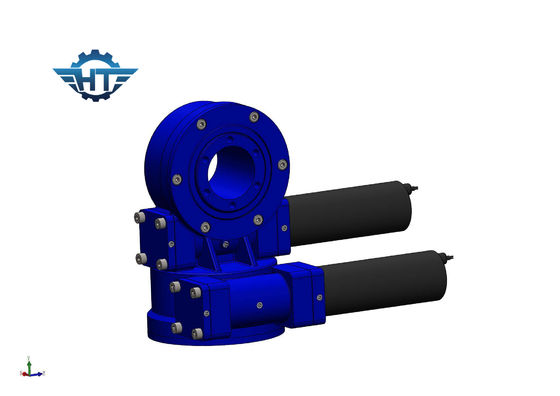

SDE3 31/1 Solar مستنقع   قيادة الرأسي والأفقي مثبت على المحور المزدوج للطاقة الشمسية

Brand Name: HangTuo
Model Number: SDE3
MOQ: 1 قطعة
السعر: USD 280~504 / pc
Delivery Time: 15 ~ 45 يوما
Payment Terms: L/C, T/T, ويسترن يونيون
Detail Information
مكان المنشأ:
الصين
إصدار الشهادات:
CE, ISO9001
نموذج:
3 انش
نسبة والعتاد:
31: 1
كفاءة:
40٪
سائق:
محرك كهربائي / محرك هيدروليكي / محرك سيرفو
نوع:
شنت اتجاهين
تطبيق:
نظام التتبع الشمسي
السجن:
عالي
خدمة صانعي القطع الاصلية:
متاح
تفاصيل التغليف:
خشب رقائقيّ صندوق
القدرة على العرض:
أجهزة الكمبيوتر 2000 شهريا
إبراز:

المحرك الهيدروليكي مستنقع

,

محرك تعقب الشمسية

Product Description

SDE3 31/1 Solar Slew Drive مثبت عموديًا وأفقيًا لأجهزة تعقب الطاقة الشمسية ذات المحور المزدوج





وصف


محرك الدوران SDE3 لجهاز تعقب الطاقة الشمسية ثنائي المحور
اسم العلامة التجارية: HT
رقم الموديل: SDE3.0
حالة: جديدة
يتم توفير خدمة ما بعد البيع: المهندسين المتاحين لخدمة الآلات في الخارج
عزم الإخراج: 600 نيوتن متر
عزم دوران الإمالة: 1500 نيوتن متر
عقد عزم الدوران: 5800 نيوتن متر
التصنيف المحوري: 10 كيلو نيوتن
التصنيف الشعاعي: 15 كيلو نيوتن
نسبة التروس: 31: 1
دقة التتبع: ≤ 0.1 درجة
المحرك: 12V ، 24V ، محرك DC ، 380V ، 220V AC المحرك
الوزن الصافى: 25 كجم
وقت التسليم: عينة في 15 يومًا ، طلب دفعة 15 ~ 45 يومًا



المميزات



التطبيقات

إن أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب الطاقة الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ومحددات تحديد موضع الذراع الروبوتية ومعدات المسرح.
مواصفات محدد موضع مزدوج المحور SDE

الموثوقية

محركات الدوران ثنائية المحور SDE مضمونة لحياة ميدانية تبلغ 30 عامًا لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى أقصى حد.



مزايا
يمكن أن يؤدي تصميم السمت والارتفاع المدمج والمغلق إلى تحسين دقة التتبع وكفاءة توليد الطاقة.
حقق FRB باستخدام التصميم المشترك صلابة أفضل ، ومقاومة تأثير أقوى ، وقادرة على تحمل البيئة القاسية للصحراء وغيرها.
تطبيق:
1) محرك الدوران من سلسلة SDE يستخدم على نطاق واسع لأجزاء الدوران النسبية لجهاز تعقب الطاقة الشمسية.
2) تعقب المحور المزدوج للطاقة الشمسية الكهروضوئية والطاقة الشمسية

الخصائص والمزايا



أداء
تستخدم محركات Slew تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تشغل التروس الدودية الخاصة بنا ما بين 5 إلى 11 سنًا على خط ميل الترس الدائري من لولب الساعة الرملية ، وهو ما يمثل مشاركة أسنان أعلى من الديدان القياسية ، مما يمنح علبة التروس مزيدًا من الاستقرار والقوة.تعرف على المزيد حول تقنية الساعة الرملية.



المعايير الفنية



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) الحمولة الشعاعية (kN) كفاءة الدقة (°) القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤0.1 نعم 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤0.1 نعم 34
7 بوصة 57: 1 2000 7500 13200 34 58 40٪ ≤0.1 نعم 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤0.1 نعم 92
12 بوصة 78: 1 5800 25000 40560 77 190 40٪ ≤0.1 نعم 160
14 بوصة 85: 1 6750 48000 44200 110 230 40٪ ≤0.1 نعم 224
17 بوصة 102: 1 9460 67000 53040 142 390 40٪ ≤0.1 نعم 320
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 492
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 705
