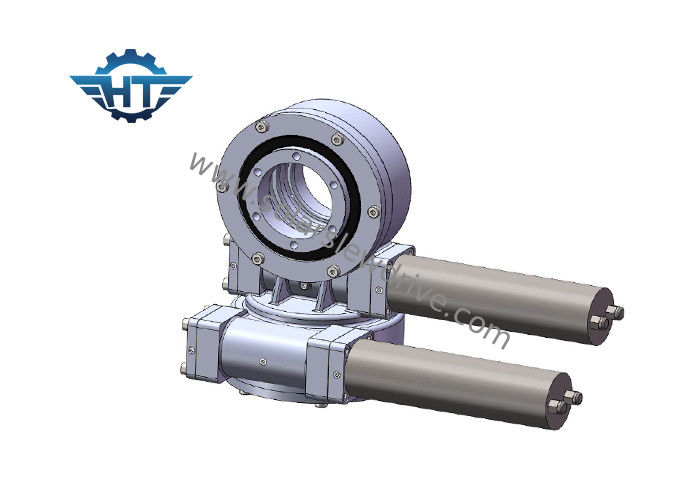

ZSDE5 Worm Gear Solar Slew Drive لمحطة الهليوستات / البرج ، بتتبع الطاقة الشمسية ثنائي المحور

ZSDE5 Worm Gear Solar Slew Drive لمحطة الهليوستات / البرج ، بتتبع الطاقة الشمسية ثنائي المحور

  • ZSDE5 Worm Gear Solar Slew Drive لمحطة الهليوستات / البرج ، بتتبع الطاقة الشمسية ثنائي المحور
  • ZSDE5 Worm Gear Solar Slew Drive لمحطة الهليوستات / البرج ، بتتبع الطاقة الشمسية ثنائي المحور
ZSDE5 Worm Gear Solar Slew Drive لمحطة الهليوستات / البرج ، بتتبع الطاقة الشمسية ثنائي المحور
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: ZSDE5
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 280~504 / pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 2000 شهريا
اتصل
مفصلة وصف المنتج
نموذج: 5 بوصة نسبة والعتاد: 37: 1
كفاءة: 40٪ نوع: شنت اتجاهين
تطبيق: csp & cpv خدمة صانعي القطع الاصلية: متاح
مكان المنشأ: تشانغتشو ، الصين سائق: محرك متدرج / محرك بدون فرشاة
تسليط الضوء:

المحرك الهيدروليكي مستنقع

,

محرك تعقب الشمسية

ZSDE5 Worm Gear Solar Slew Drive لمحطة الهليوستات / البرج ، بتتبع الطاقة الشمسية ثنائي المحور



وصف



محرك ذو محور مزدوج (نوع ZSDE) - للمروحيات csp



جهاز الهليوستات هو جهاز يشتمل على مرآة ، عادة ما تكون مرآة مستوية ، والتي تدور بحيث تستمر في عكس ضوء الشمس نحو هدف محدد مسبقًا ، لتعويض حركات الشمس الظاهرة في السماء.



تعد محركات الدوران ذات المحاور المزدوجة صفر baclash حلاً مثاليًا للمرايا.وتتمثل وظيفتها الرئيسية في إبقاء المرايا تدور في اتجاهينفي نفس الوقت وفي نفس الوقت مستقر وموثوق بما يكفي للعمل في الظروف الخارجية الصعبة.



الموثوقية



يتم ضمان محركات الدوران ذات المحور المزدوج ZSDE الخاصة بنا لمدة 30 عامًا من العمر الميداني لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى الحد الأقصى.



معلمات سلسلة SDE



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) الحمولة الشعاعية (kN) كفاءة الدقة (°) القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤0.1 نعم 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤0.1 نعم 34
7 بوصة 57: 1 2000 7500 13200 34 58 40٪ ≤0.1 نعم 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤0.1 نعم 92
12 بوصة 78: 1 5800 25000 40560 77 190 40٪ ≤0.1 نعم 160
14 بوصة 85: 1 6750 48000 44200 110 230 40٪ ≤0.1 نعم 224
17 بوصة 102: 1 9460 67000 53040 142 390 40٪ ≤0.1 نعم 320
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 492
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 705



أناتركيب محرك Slew



1. نظف هيكل التركيب ، على سبيل المثال من اللحام والجلفنة والمخلفات والأوساخ وما إلى ذلك.

2. ارفع محرك الدوران بمسامير ذات عروة.

3. يتم تركيب محرك الأقراص في حالة التفريغ.

4. يجب إتباع الإجراءات التالية من أجل تجنب الانحرافات بين قوى شد البراغي.

5. ضع سائل قفل الخيط على الخيوط.

6. ضع سائل قفل الخيط على فجوة الخيط مطالبًا بتركيب أجزاء كاملة.

7. قم بتحميل المسامير بالعرض مسبقًا.انظر إلى النمط العام في الرسم أدناه لكيفية حصول البراغي على عزم الدوران في تسلسل عرضي.ابدأ بحلقة داخلية أو خارجية.قم بالعزم العرضي لجميع البراغي حتى 30٪ من عزم الربط.ثم كرر عزم الدوران بالعرض إلى 80٪ من عزم الربط.أخيرًا ، يصل عزم الدوران المتقاطع إلى 100٪ من عزم الربط.



كيف تختار الحجم المناسب لمحركات الدوران؟



إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.



يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:



1. التطبيق

2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران.

3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.

4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.

5. معلومات أخرى مثل رد فعل عنيف ، IP الصف الطلب إلخ
