| Brand Name: | HangTuo |
| Model Number: | SE5 |
| MOQ: | 1 قطعة |
| السعر: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

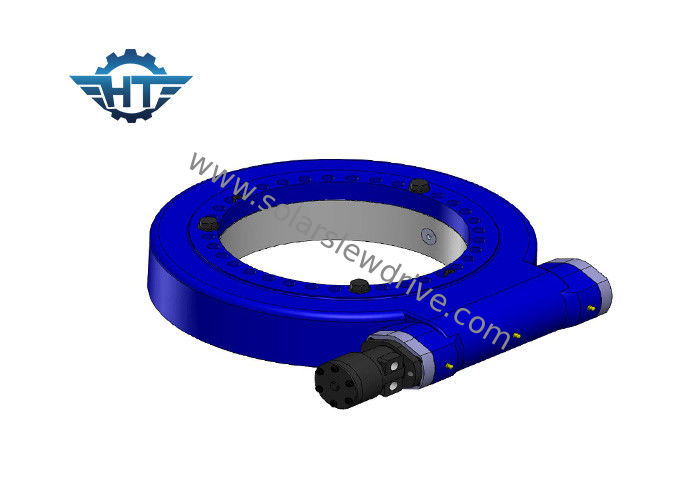

ارتفاع عزم الدوران Se5 للطاقة الشمسية Slew Drive م معتمدة ذاتيًا لنظام التتبع الشمسي
وصف
نظام محرك الدودة الكبيرة عبارة عن وحدة مدمجة تتكون من حلقة الدوران والمنزل والقاعدة والدودة. هذه الوحدة تجلب مزايا حلقة الدوران والدودة في وحدة واحدة.
وهي مناسبة للتطبيقات التي تتطلب دوران بطيء مع حركة مستمرة أو قادرة على التعامل مع الأحمال المركبة. المنتج بأبعاد قياسية لربط محرك كهربائي أو هيدروليكي بالإضافة إلى ربط نظام كامل بالمعدات.
نظرًا لصغر حجمها وصلابتها العالية والمزايا المذكورة الأخرى ، يتم استخدام نظام تشغيل الدودة في معدات متنوعة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية على مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات ذات الحجم الكبير ناقلات البوابات البحرية.
مزايا
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري ضبط خلوص التروس. تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. استغلال الفضاء العقلاني
6. العتاد هو قفل ذاتي. لذلك الفرامل ليست ضرورية
7. طريقة سهلة وبطلاقة لبدء والتوقف
البيانات الفنية لمحركات الدوران SE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (Nm) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 بوصة | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 بوصة | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
