مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | هاء 9 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نوع: | متضمّن | تطبيق: | بناء معدّ آليّ |
---|---|---|---|
سائق: | المحركات الهيدروليكية | الصف IP: | IP66 |
اللون: | كما طلبت | نجاعة: | 40 في المائة |
نموذج: | VE 9 " | نسبة: | 61: 1 |
تسليط الضوء: | ,,slewing gear |
وصف المنتج

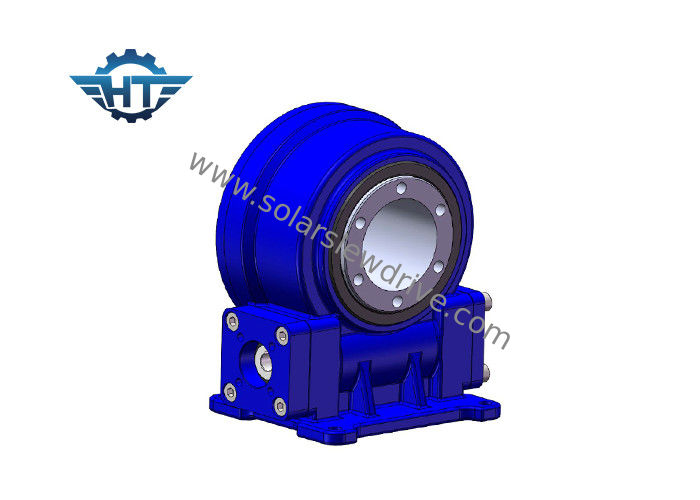

يحتوي محرك الدوران على العديد من الأنواع مثل النوع المغلق ، نوع المسكن المفتوح ، النوع الرأسي ، نوع المحور المزدوج ، النوع العالي الدقة ، نوع محرك الدودة ، إلخ. محرك الدوران يعتمد على محمل الدوران مع عزم الدوران المائل القوي ووظيفة القفل الذاتي الثابتة. تم تصميم الكثير من المساحات الملامسة للأسنان خصيصًا لقيادة الحمل العالي.
نموذج: | VE9 | مكان المنشأ | تشانغتشو، الصين |
علامة تجارية | HANGTUO | نوع | مغلق |
مواد | 42CrMo، 50Mn | إخراج عزم الدوران | 4300 نيوتن متر |
إمالة لحظة عزم الدوران | 16 ك شمال البحر الأبيض المتوسط | عقد العزم | 27 ك نانومتر |
تقييم محوري ثابت | 60 ك | ثابت شعاعي التقييم | 130 ك |
التقييم المحوري الديناميكي | 30 ك | ديناميكية شعاعي التقييم | 65 ك |
نسبة والعتاد | 37: 1 | نجاعة | 40٪ |
تطبيقات
يقوم تطبيق إدارة الدوران الأكثر شيوعًا لمحور الدوران المزدوج بمحركات الطاقة الشمسية ذات المحور المزدوج ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو الرادار. وتشمل التطبيقات الأخرى مصاعد السيارات ، وموضعي الذراع الآلية ، ومعدات المرحلة.
مواصفات محدد المحور المزدوج SDE
منتجات ذات صله
معلمات أداء نموذج VE | ||||||||||||
نموذج | عزم معدل المخرجات (Nm) | عقد عزم الدوران (نانومتر) | TiltingTorque (Nm) | الحمولة المحورية (كيلو نيوتن) | تحميل شعاعي (كيلو نيوتن) | نسبة | Effeciency | الدقة (درجة) | IP | درجة حرارة العمل. (℃) | الذاتي قفل | الوزن (كلغ) |
3 " | 600 | 5800 | 2100 | 3.6 | 15 | 31: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 12kg و |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 18KG |
6 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 28KG |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 32kg |
9 " | 4300 | 27200 | 16000 | 60 | 130 | 61: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 52KG |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 65KG |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 88 كجم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 135 كجم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 192 كجم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 251 كجم |
