توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | هاء 9 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| نوع: | متضمّن | تطبيق: | بناء معدّ آليّ |
|---|---|---|---|
| سائق: | المحركات الهيدروليكية | الصف IP: | IP66 |
| اللون: | كما طلبت | نجاعة: | 40 في المائة |
| نموذج: | VE9 | نسبة: | 61: 1 |
| تسليط الضوء: | عدد كبير من المحركات الهيدروليكية,والعتاد الدوران |
||

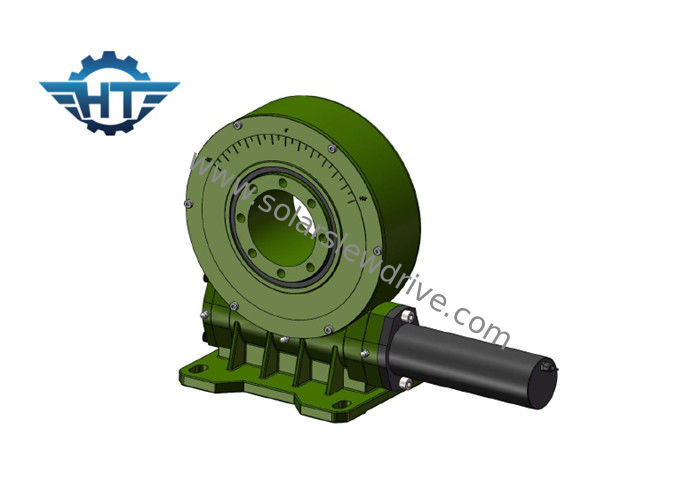

VE9 علبة التروس محرك دودة مع السكن المغلقة لنظام تتبع الشمسية محور واحد
وصف المنتج
التصميم العمودي هو أكبر نقطة مضيئة لمحركات الدوران Hangtuo ، التصميم الرأسي يستخدم بشكل رئيسي لنظام تعقب الطاقة الشمسية ، الهيكل الخاص يبسط الهيكل المعقد لقوس نظام التتبع الشمسي ذي المحور الواحد ، مما يقلل من تكلفة النظام بأكمله ، والتصميم العمودي يلعب دورًا أكثر تنافسية في سوق تعقب الطاقة الشمسية.
| نموذج: | VE9 | مكان المنشأ | تشانغتشو، الصين |
| علامة تجارية | HANGTUO | نوع | مغلق |
| مواد | 42CrMo، 50Mn | عزم الدوران الناتج | 2000 نانومتر |
| إمالة لحظة عزم الدوران | 16 كيلو نيوتن متر | عقد العزم | 30.5 كيلو نيوتن متر |
| ثابت التقييم المحوري | 60 كيلو نيوتن | ثابت تصنيف شعاعي | 130 كيلو نيوتن |
| الديناميكي المحوري التقييم | 30 كيلو نيوتن | الديناميكي شعاعي التقييم | 65 كيلو نيوتن |
| نسبة والعتاد | 37: 1 | نجاعة | 40٪ |
تطبيقات
إن أكثر تطبيقات محركات الدوران شيوعًا لمحركات الدوران ذات المحور المزدوج هي محركات التعقب الشمسي ثنائية المحور ، مثل طائرات الهليوستات والطاقة الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو أجهزة الرادار. وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد المواقع الآلية وذراع المرحلة.
مواصفات محرّك وضع SDE ثنائي المحور
خاصية
1. الرأسي المغلقة تصميم مع إخراج واحد أو مزدوج.
2. باستخدام العتاد دودة الساعة الرملية ، والاتصال متعدد الأسنان ، ونقل عزم الدوران العالي لتحمل حمولة أكبر.
معلمات سلسلة VE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نجاعة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم فعلا | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم فعلا | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم فعلا | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم فعلا | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم فعلا | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم فعلا | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم فعلا | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم فعلا | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم فعلا | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم فعلا | 251 |
