توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50Mn ، 42CrMo ، QT | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة التروس: | 57: 1 | مصنّف إنتاج عزم ليّ: | 2000 نانومتر |
| عقد العزم: | 13500 نيوتن متر | يميّل عزم ليّ: | 7500 نانومتر |
| نجاعة: | 40 في المائة | لون معياريّ: | RAL 9006 |
| تحميل محوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| تسليط الضوء: | محرك هيدروليكي كبير,معدات الدوران |
||

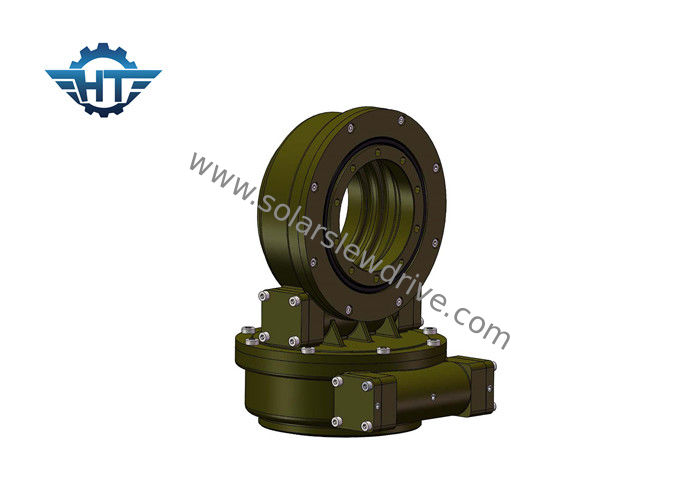

SDE سلسلة محرك كهربائي مزدوج المحور ذو عدد كبير مع محرك DC 24V لنظام التتبع الشمسي
المقدمة
تعد محركات الدوران ذات المحور المزدوج مثالية للحالات التي تحتاج إلى تدوير رأسيًا وأفقيًا. تشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ثنائية المحور ، وأطباق الأقمار الصناعية والرادار ، والآلات التي تحتاج إلى تحريك 360 درجة في الاتجاهين.
المميزات
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2 . يلف محرك الدودة في الداخل
3 . ملامسة الأسنان المتعددة لضمان الحمل العالي
4 . وظيفة القفل الذاتي
مخطط أداء SDE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نجاعة | الاحكام (درجة) | الذاتي قفل | الوزن (كلغ) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم فعلا | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم فعلا | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم فعلا | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم فعلا | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم فعلا | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم فعلا | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم فعلا | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم فعلا | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم فعلا | 705 |
محرك تروس كهربائي
| بيانات المحرك | بيانات الكواكب | ||
| الفولطية | 24VDC | نسبة | 398: 1 |
| التصنيف الحالي | 1.3A | عزم الدوران الناتج | 43Nm |
| تصنيف سريع | 800Rpm | سرعة الانتاج | 2Rpm |
| المستوى المحمي | IP55 / 65/66 | الضوضاء | <60DB |
مسرد المعلمات الرئيسية
عزم الدوران القابل للإمالة : عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران. إذا كان qorque الناتج عن الحمل والمسافة أكبر من عزم الدوران القابل للإمالة في الوقت المحدد ، فسيتم قلب محرك الدوران.
تحميل شعاعي: تحميل عمودي على محور الدوران واضعة
الحمل المحوري: تحميل موازية لمحور الدوران
عزم الدوران القابضة: إنه عزم الدوران العكسي. عندما يكون محرك الدوران عكسيًا ، والأجزاء غير تالفة ، يسمى أقصى عزم دوران تم تحقيقه بعقد العزم.
قفل ذاتي: فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران الخلفي ، وبالتالي يسمى القفل الذاتي.
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
