مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE14 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 330~360/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | SE14 | عقد العزم: | 54200 نيوتن متر |
---|---|---|---|
يميّل عزم ليّ: | 68000 نانومتر | عزم الدوران الناتج: | 6550 نانومتر |
تحميل محوري: | 680 كيلو نيوتن | تحميل جذري: | 230 كيلو نيوتن |
شهادة: | ISO9001، CE | مطلي: | متاح |
تسليط الضوء: | عدد هيدروليكي محرك,محرك تعقب الشمسية |

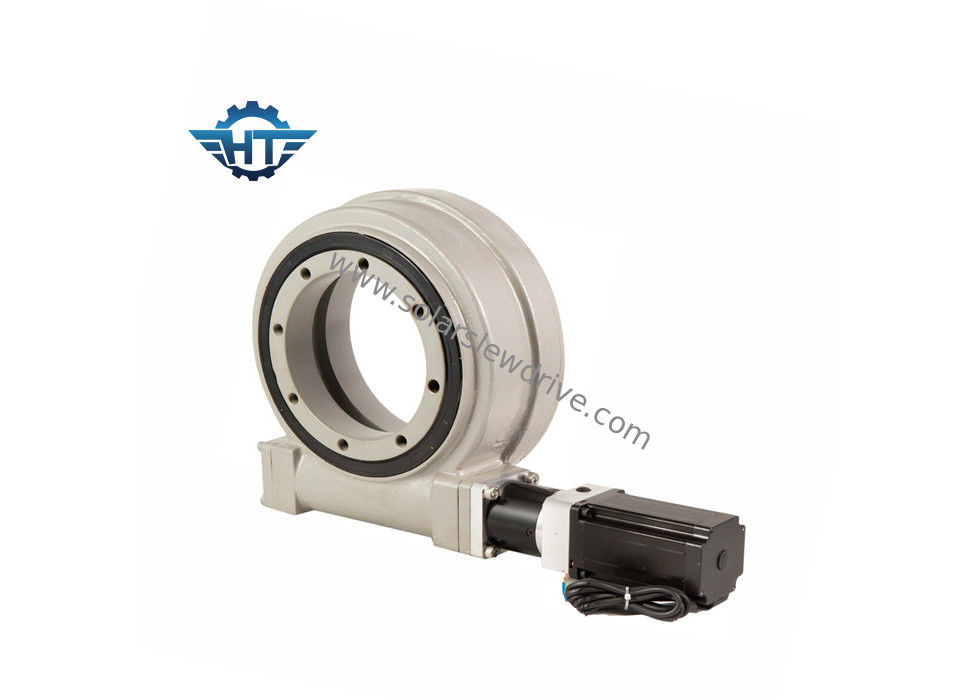

سي سلسلة دودة العتاد محرك الأقراص مع مسامير عالية القوة لنظام تتبع الطاقة الشمسية
وصف المنتج
محمل الدوران ، محمل الدوران الدائري مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، التي تتشكل فيها الدودة لإشراك المزيد من الأسنان في الترس
ينتج عن هذا الارتباط المتزايد للأسنان مزيدًا من القوة والكفاءة والمتانة. يستخدم محرك الدوران تقنية الدودة القياسية التي تعتمد عليها الدودة على المستوى الأفقي تعتمد نسبة سرعة العمود على العلاقة بين عدد الخيوط على الدودة وعدد الأسنان في دودة العتاد أو العتاد.
أداء سلسلة SE
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | كفاءة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
تركيب محرك الدوران
1. تنظيف هيكل التركيب ، على سبيل المثال من اللحام ، الجلفنة ، المخلفات ، الأوساخ ، إلخ.
2. رفع محرك عدد كبير مع البراغي العين.
3. محرك الدوران يجب أن يركب في حالة تفريغ.
4. يجب اتباع الإجراء التالي من أجل تجنب الانحرافات بين قوى شد البراغي.
5.Apply موضوع قفل السائل إلى المواضيع.
6.Lay موضوع قفل السائل على الفجوة موضوع طلب أجزاء المناسب تماما.
7. تحميل البراغي بالعرض. انظر النموذج العام في المخطط أدناه حول كيفية الحصول على عزم الدوران في تسلسل عرضي. ابدأ مع الحلقة الداخلية أو الخارجية. هل عزم الدوران بالعرض من جميع البراغي إلى 30 ٪ من تشديد عزم الدوران. ثم كرر عزم الدوران بالعبور إلى 80 ٪ من تشديد عزم الدوران. أخيرا عزم الدوران بالعرض إلى 100 ٪ من عزم الدوران تشديد.
1. first عزم الدوران الداخلي أو الخارجي تماما ، ثم القيام الدائري الآخر.
2. بمجرد تشديد المسمار ، يرجى وضع علامة بشكل دائم على موقع رأس المسمار على الهيكل الثابت. سيتم استخدامه لاحقًا أثناء الفحص للتأكد من أن رأس البرغي لم يلف.
هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب تحميلًا للمحافظة على القوة وعزم الدوران.
تتضمن تطبيقات محرك الأقراص البديل البديل ، على سبيل المثال لا الحصر:
1. تعقب الشمسية
2. التوربينات الريحية
3. رفع الرجل
4. الآلات الهيدروليكية
5.Telehandler
6. حفارة ديريك
7.Lift
8.Crane
9. معدات الحفر
10. المعدات العسكرية
