مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE14 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 330~360/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
رقم الموديل: | SE14 | عقد العزم: | 54200 نيوتن متر |
---|---|---|---|
يميّل عزم ليّ: | 68000 نانومتر | عزم الدوران الناتج: | 6550 نانومتر |
ثابت الحمل المحوري: | 680 كيلو نيوتن | ثابت تحميل جذري: | 230 كيلو نيوتن |
مادة خام: | 50Mn، 42CrMo | وزن: | 63 كجم |
تسليط الضوء: | ,,solar tracker drive |

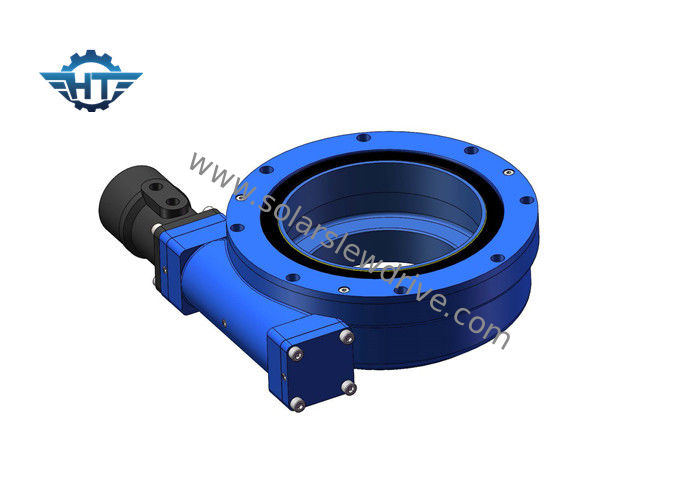

وصف المنتج
يتم تزويد محركات الدوران القياسية بمكان مفتوح في حين فشل الإسكان المفتوح في إعطاء الأجزاء تصنيف IP جيدًا. محركات الدوران Hangtuo هي مع السكن المغلقة التي توفر محرك الدوران حماية دخول IP66. وهذا يساعد على تشغيل محرك الدوران في بيئة قاسية. لدينا محرك الدوران لديها ميزة قفل رمح دودة الساعة الرملية. بمجرد أن يتم إرجاع دخل مصدر الطاقة إلى الحياد ، فإن عمود الدودة سيغلق الحمل في وضعه دون الحاجة إلى أي جهاز فرامل خارجي.
معلمات Performace من سلسلة SE
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نجاعة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم فعلا | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم فعلا | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم فعلا | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم فعلا | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم فعلا | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم فعلا | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم فعلا | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم فعلا | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم فعلا | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم فعلا | 204 |
الوضعية
وتشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ، وتوربينات الرياح ، وأطباق الهوائيات الساتلية والرادار ، ورافعات الشاحنات ، ورافعات الأيدي العاملة ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولة الإطارات ، ورافعات الحفارات ، والمصاعد الآلية ، والروبوتات إلخ.
النقل ، المناولة والتخزين
النقل فقط في الوضع الأفقي ، ينبغي تجنب الآثار.
ارتداء قفازات العمل وتوخي الحذر عند التعامل مع محرك عدد كبير.
استخدم فتحات الحلقات في محركات الدوران لإصلاح البراغي من أجل الرفع الآمن والمناولة والتنسيب.
تخزين فقط في وضع أفقي وفي غرف مغلقة ، ابقيه بعيدًا عن البلل ، وحماية التآكل السطحي لأسطح التزاوج المكشوفة تستمر لمدة شهر تقريبًا في عبوة مغلقة. التخزين لفترة أطول يتطلب تدابير وقائية خاصة.
نقل تفكيك حلقات عدد كبير
استخدام معدات الرفع المناسبة / أبدا نقل المنتج عموديا
يمكن نقل محركات الدوران غير المعبأة بمعدات الرفع وفقًا للشروط التالية:
1. يجب أن تكون أداة الرفع مضبوطة بشكل مناسب لحمل وحدة النقل.
2. يجب ضبط براغي الحلقة بشكل مناسب لوزن وحدة النقل.
3. يجب نقل محرك الدوران فقط من تلقاء نفسه.
4. لا يتم النقل داخل الشركة إلا أفقياً.
